Manual de mantenimiento y reparaciones Volkswagen Sedan 1600i Fuel Injection

Índice de temas

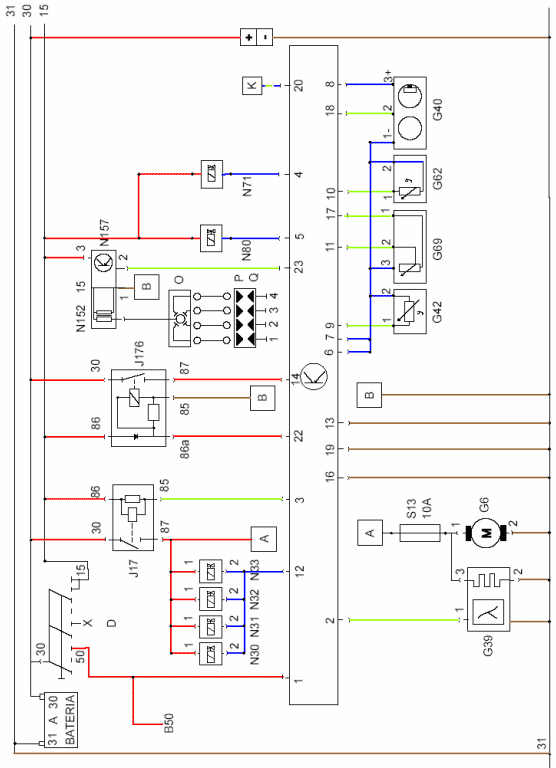

Diagrama eléctrico Digifant

Digiplus 1600i Plus Sedan

Función 08 del V.A.G 1551/2 para el Sedán 1600i 041906022 C/D

Grupo	Campo	Indicación	Unidades	Notas
00	8	Potenciómetro de la mariposa	Decimales
01	1 2 3 4	Revoluciones por minuto Temperatura del motor Voltaje lambda Condiciones de la afinación	RPM °C V 0000XXXX
02	2 3 4	Tiempo de inyección Voltaje de batería Temperatura del aire	ms V °C
03	2	Corriente de la válvula estabilizadora	Decimal
04	2 3	Carga (Sensor de vacío) Velocidad	% decimal
05	2	Corriente A.K.F.	%

Nota: En los bloques de valores del 06 al 16, los datos se repiten continuamente

Verificación eléctrica arnés (Motor 1600i con inmovilizador)

Multímetro en Volts (V)

Paso	Terminales	Componentes a verificar	Condiciones de comprobación	Valores Nominales
1	14+13	Alimentación U.M	Encendido Conectado	Tensión batería
2	22+13	Alimentación U.M	Encendido Conectado	Tensión batería
3	3+13 Puentear	Bomba combustible	Encendido conectado Puentear 8a + 1a Unidad alarma	Bomba de combustible funciona
4	12+13	Alimentación inyectores	Conectar encendido Puentear 3+13 Puentear 8a + 1a Unidad alarma	Tensión batería aprox.
5	1+13	Borne 50	Dar marcha	Min 10 V.

Verificación eléctrica Arnés Multímetro en Ohms

Paso	Terminales	Componentes a verificar	Condiciones	Valores nominales
1	2+12	Arnés de la sonda	Puentear arnés sonda 1+4 Puentear (1) inyector	Max. 1.5
2	13+19	Arnés de la sonda	Puentear arnés sonda 2+3	Max. 1.5
3	5+4	Válvula para depósito de carbón activado	Ninguna	42-48
4	20 + contacto 1 cable k autodiagnóstico color gris/bco.	Cable k Autodiabnóstico		Max 0.5
5	4+23	Válvula estabilizadora ralenti	Puentear 2+3 arnes etapa final	7-10
6	6,7+10	Arnés para sensor temp. del motor		Ver gráfica
7	6+17	Potenciómetro de mariposa	Valor permanente sin importar posición mariposa	1.89 k aprox.
			Mariposa cerrada	1.4 k aprox.
			Abrir mariposa	Resistencia aumenta
	6+11		Mariposa cerrada	2.54 k aprox.
	11+17		Abrir mariposa	Valor decrece
8	6,7+8	Arnés del sensor hall	Puentear 1+3 de conector Hall	1.5 max.
9	13+23	Arnés para etapa final potencia	Puentear 1+2 etapa final	1.5 max.
10	6,7+9	Sensor temperatura aire admisión	-------------	Ver gráfica
