Manual de Mantenimiento y reparaciones Nissan X-Trail

  X-Trail

ÍNDICE DE REFERENCIA RÁPIDA

INFORMACIÓN GENERAL
MOTOR
TRANSMISIÓN/CAJA DE CAMBIOS
TRANSMISIÓN/EJE
SUSPENSIÓN
FRENOS
DIRECCIÓN
SEGURIDAD
CARROCERÍA
AIRE ACONDICIONADO
SISTEMA ELÉCTRICO
MANTENIMIENTO

Elementos del suministro eléctrico, masa y circuito Parte 2

Esta solo es una pequeña lección de ejemplo, para descargar el manual completo Dale click aquí

Instalación

Esta sección describe cómo interpretar los diagramas, Desmontar, desarmar, montar, inspeccionar y ajustar y cómo solucionar los "Diagnósticos de averías".

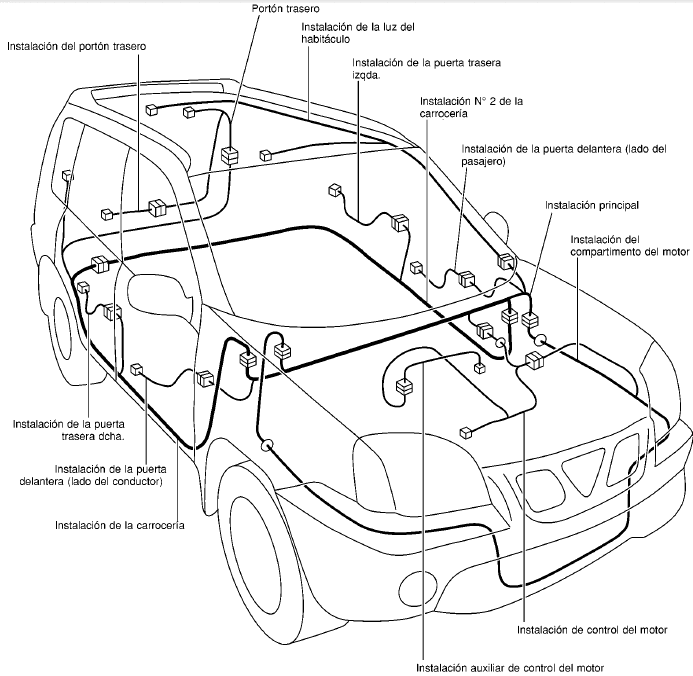

Esquema de las instalaciones

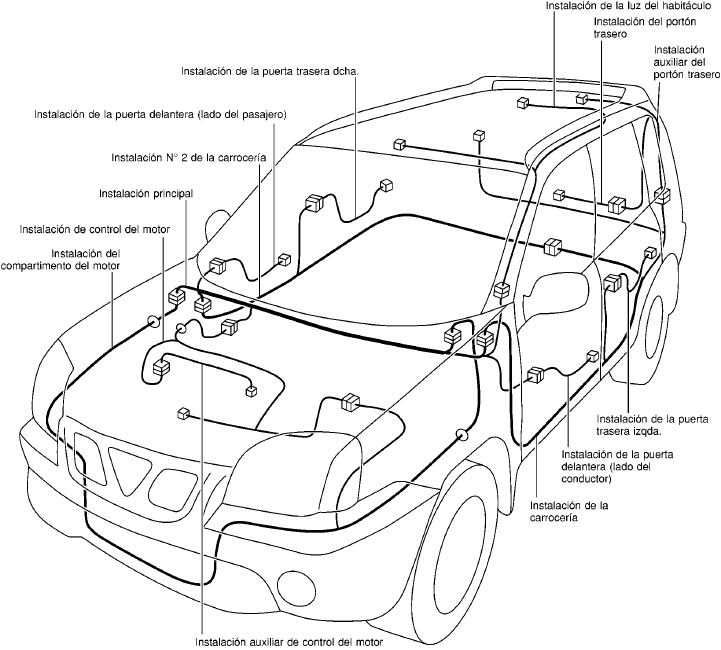

Como interpretar los esquemas de las instalaciones

Los siguientes esquemas de instalaciones utilizan una cuadrícula en forma de mapa para ayudar a localizar los conectores en las ilustraciones:

  • Instalación principal
  • Instalación del compartimento del motor (compartimento del motor)
  • Instalación de control del motor
  • Instalación de la carrocería
  • Instalación n° 2 de la carrocería
  • Instalación de la luz del habitáculo
  • Instalación de la puerta
x-trail

Para utilizar la referencia de cuadrícula

1. Buscar el número de conector en la lista de conectores.

2. Buscar la referencia en la cuadrícula.

3. En la ilustración, buscar la intersección de la columna de letras de referencia y la fila de números en la cuadrícula.

4. Buscar el número de conector en la zona en que se cruzan.

5. Seguir la línea (si se utiliza) hasta el conector.

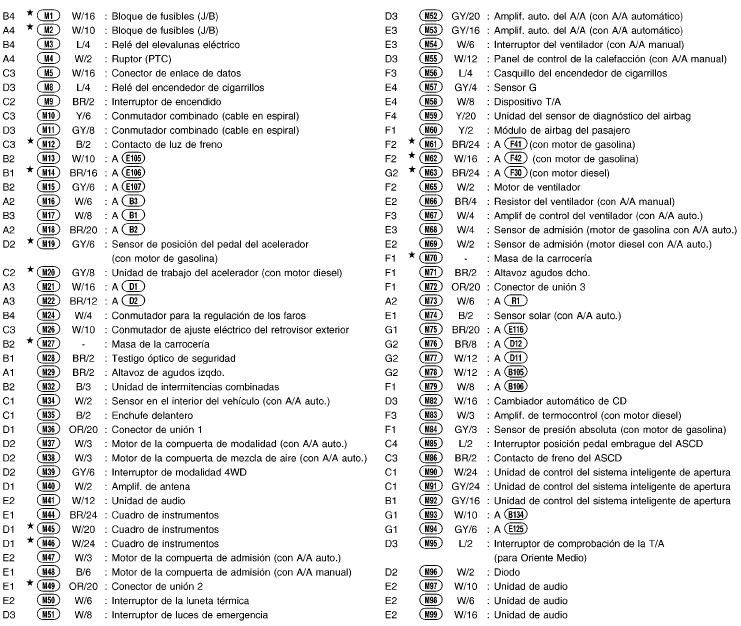

Símbolo de conector

A continuación se muestran los principales símbolos de los conectores (en el esquema de la instalación).

x-trail

Esquema/ modelos de conducción izquierda

x-trail

Esquema/ modelos de conducción derecha

x-trail

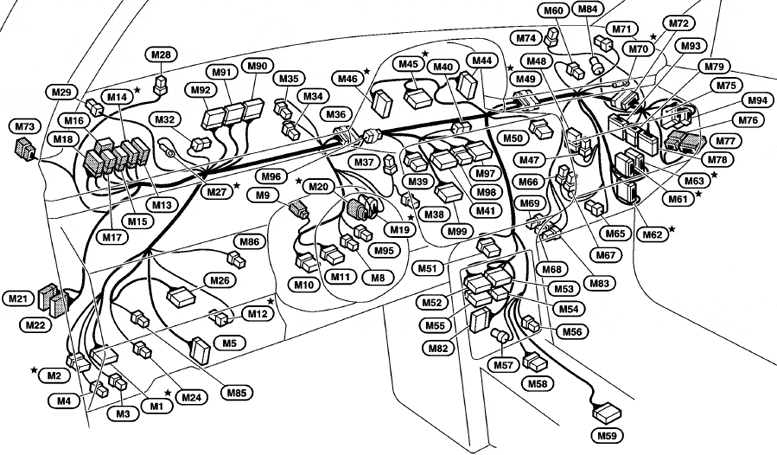

Instalación principal/Modelos de conducción izquierda

x-trail

x-trail

x-trail

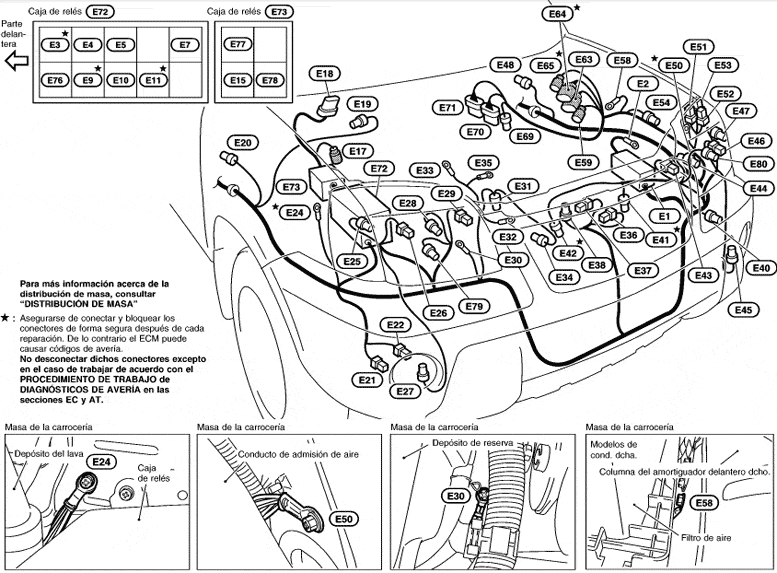

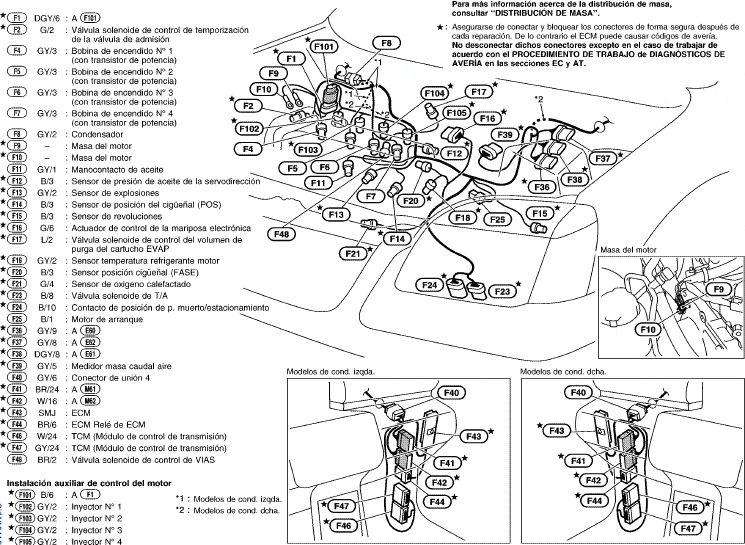

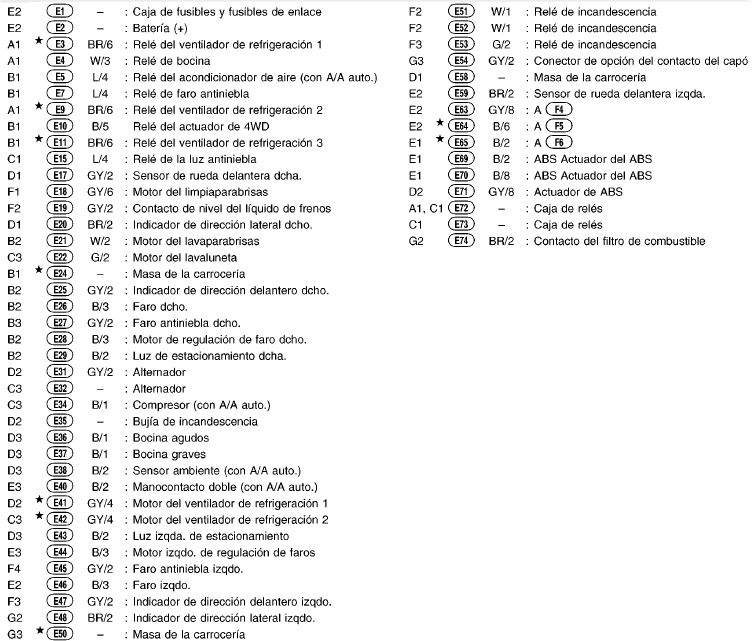

Instalación del compartimento del motor/Modelos de conducción izquierda

Motor de gasolina para modelos 4WD

x-trail





x-trail



Motor de gasolina para modelos 2WD

x-trail

x-trail

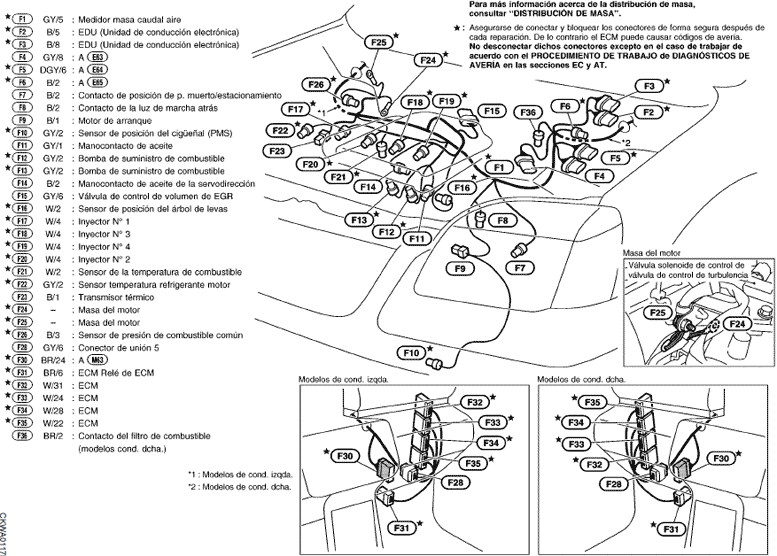

Modelos con motor diesel

x-trail

x-trail

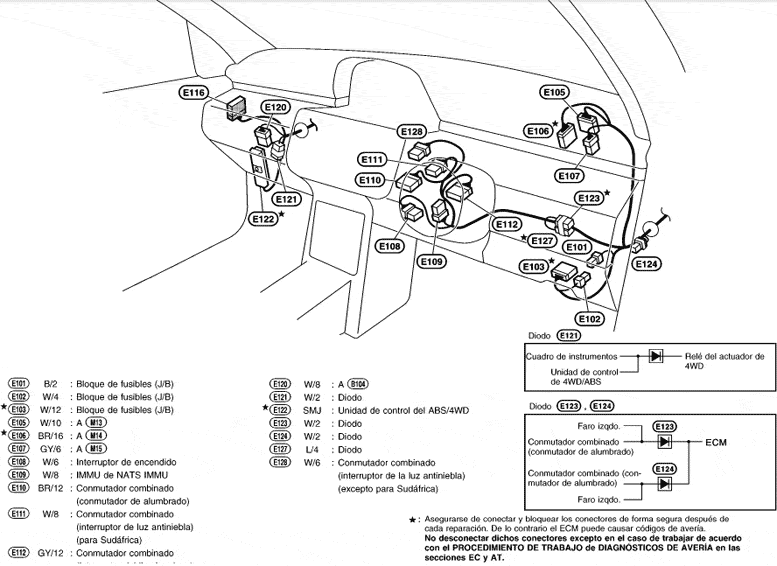

Compartimento de pasajeros

x-trail

Modelos con motor diesel

x-trail

x-trail

Compartimento de pasajeros

x-trail

Instalación de control del motor

Modelos con motor de gasolina con T/A

x-trail

Modelos con motor de gasolina con T/M

x-trail

Modelos con motor diesel

x-trail

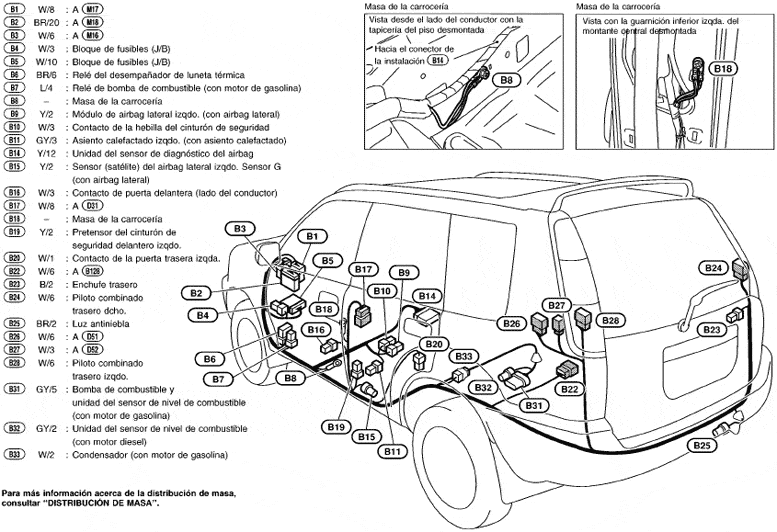

Instalación de la carrocería/Modelos de conducción izquierda

x-trail

INSTALACIÓN DE LA CARROCERÍA N° 2/MODELOS DE CONDUCCIÓN IZQUIERDA

x-trail

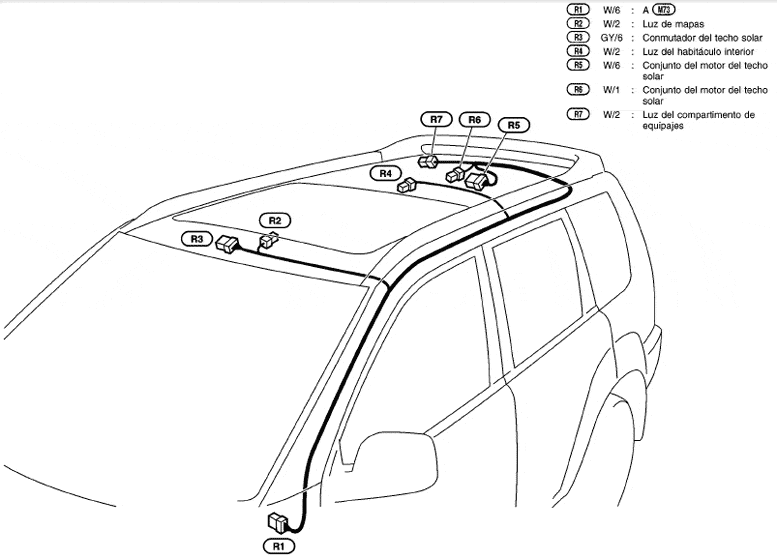

Instalación de la luz del habitáculo

x-trail

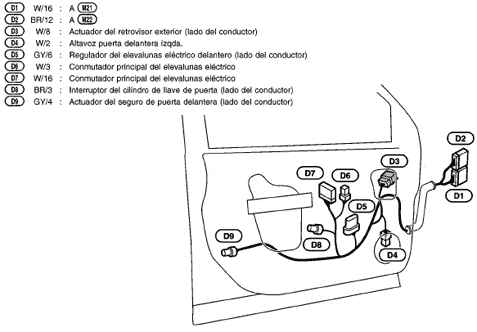

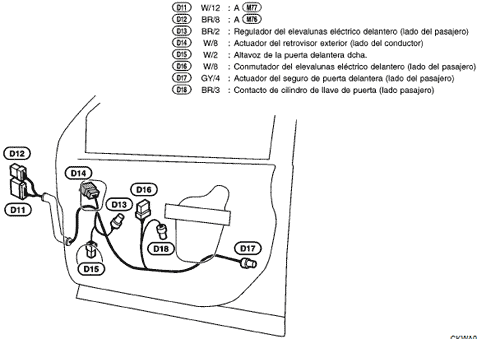

Instalación de la puerta delantera/modelos con conducción izquierda

Lado del conductor

x-trail

Lado del pasajero

x-trail

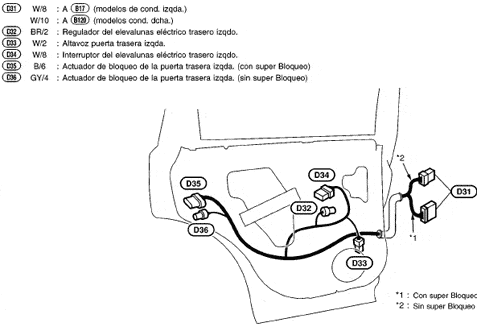

Instalación de la puerta

Lado izquierdo

x-trail

Lado derecho

x-trail

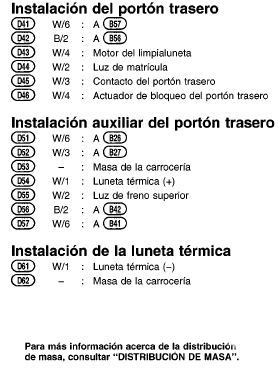

Instalación del portón trasero

x-trail

x-trail

Códigos de los esquemas de conexiones (códigos de célula)

Consultar la siguiente tabla para saber lo que representan los códigos del esquema de conexiones. Consultar el código del esquema de conexiones en el índice alfabético para encontrar el número de página de cada esquema de conexiones.

Código Sección Nombre del esquema de conexiones
1a SEÑ AT Primera señal de T/A
2a SEÑ AT Segunda señal de T/A
3a SEÑ AT Tercera señal de T/A
4a SEÑ AT Cuarta señal de T/A
A/C ATC Acondicionador de aire automático
A/C MTC Acondicionador de aire manual
ABS BRC Sistema de control ABS
Corte A/C EC Control de corte del acondicionador de aire
AP/SEN EC Sensor de presión absoluta
APPS EC Sensor de posición del pedal del acelerador (APP)
APPS1 EC Sensor 1 de la posición del pedal del acelerador
APPS2 EC Sensor 2 de la posición del pedal del acelerador
APPS3 EC Sensor de la posición del pedal del acelerador
APRSW EC Sensor de posición del pedal del acelerador no presionado
ASC/BS EC Contacto de frenos ASCD
ASC/SW EC Interruptor de dirección ASCD
ASC/VS EC Sensor de velocidad del vehículo ASCD
ASCBOF EC Contacto de frenos ASCD
ASCIND EC Indicador ASCD
AT/IND DI Indicador de la T/A
AUDIO AV Audio
BA/FTS AT Sensor de temperatura del fluido de la T/A y suministro eléctrico del TCM
BACK/L LT Luz de marcha atrás
BRK/SW EC Contacto del freno
CAN EC, AT Línea de comunicación CAN
CAN LAN Sistema CAN
CHARGE SC Sistema de carga
CHIME DI Zumbador de aviso
CIGAR WW Encendedor de cigarrillos
CLOCK DI Reloj
CKPS EC Sensor de posición del cigüeñal
CMPS EC Sensor de posición del árbol de levas
COOL/F EC Control del ventilador de refrigeración
CRFPS EC Sensor de presión del raíl común de combustible
D/LOCK BL Seguro automático de puertas
DEF GW Luneta térmica
DLC EC Conector de enlace de datos
ECM/PW EC Suministro eléctrico del ECM
ECMRLY EC Relé de ECM
ECTS EC Sensor de temperatura del refrigerante del motor


Código Sección Nombre del esquema de conexiones
EDU EC Unidad de conducción electrónica
EGRC/V EC Válvula de control de volumen del EGR
ENGSS AT Señal de velocidad del motor
ETC1 EC Función de la mariposa eléctrica
ETC2 EC Relé del motor de control eléctrico de la mariposa
ETC3 EC Motor de control eléctrico de la mariposa
F/FOG LT Faros antiniebla
F/PUMP EC Bomba de combustible
FIAR EC Resistor de ajuste del inyector de combustible
FRO2 EC Sensor 1 de oxígeno calefactado (delantero)
FTS EC Sensor de temperatura de combustible
FTS AT Sensor de temperatura del fluido de la T/A
FUEL EC Función del sistema de inyección de combustible
GLOW EC Sistema de control de incandescencia
H/AIM LT Sistema de control de regulación de faros
H/LAMP LT Faros
H/SEAT SE Asiento calefactado
HO2S1 EC Sensor 1 de oxígeno calefactado (delantero)
HO2S1H EC Calentador del sensor 1 de oxígeno calefactado (delantero)
HORN WW Bocina
IATS EC Sensor de temperatura del aire de admisión
IGN/SG EC Señal de encendido
ILL LT Iluminación
INJECT EC Inyector
INT/L LT Luz de mapas
IVC EC Válvula solenoide de control de la temporización de la válvula de admisión
KS EC Sensor de explosiones (KS)
LOAD EC Señal de carga eléctrica
LPSV AT Válvula solenoide de presión de línea
MAFS EC Medidor de masa del caudal de aire (MAFS)
SEÑALES EC, AT Suministro eléctrico principal y circuito de masa
METER DI Medidor e indicador
MI EC Indicador de avería
MIL/DL EC Conector de MIL y de enlace de datos
MIRROR GW Retrovisor exterior
MULTI BL Sistema de control remoto múltiple
NATS BL Sistema antirrobo Nissan
NONDTC AT Elementos no detectables
OVRCSV AT Válvula solenoide del embrague de sobremarcha
PHASE EC Sensor de posición del árbol de levas (FASE)
PNP/SW EC, AT Contacto de posición de estacionamiento/punto muerto (PNP)
POS EC Sensor de posición del cigüeñal (CKPS) (POS)
POWER PG Ruta del suministro eléctrico



Código Sección Nombre del esquema de conexiones
PRGVLV EC
Válvula solenoide de control del volumen de purga del cartucho EVAP
PRWIRE BL Sistema antirrobo de Nissan (precable)
PS/SEN EC Sensor de presión de la servodirección
PST/SW EC Manocontacto de aceite de la servodirección
R/FOG LT Luz antiniebla trasera
ROOM/L LT Luz del habitáculo
RP/SEN EC Sensor de presión del refrigerante
S/LOCK BL Superbloqueo
S/SIG EC Señal de arranque
SCTC/V EC Válvula de control de succión
SEN/PW EC Suministro eléctrico del sensor
SHIFT AT Sistema de bloqueo de cambios de la T/A
SROOF RF Techo solar
SRS SRS Sistema de seguridad suplementario (SRS)
SSV/A AT Válvula solenoide de cambios A
SSV/B AT Válvula solenoide de cambios B
START SC Sistema de arranque
STOP/L LT Luz de freno
TAIL/L LT Luces de estacionamiento, matrícula y traseras
TCV AT Válvula solenoide de embrague del convertidor de par
THEFT BL Sistema antirrobo
TPS AT Sensor de posición de la mariposa
TPS1 EC Sensor 1 de la posición de la mariposa
TPS2 EC Sensor 2 de la posición de la mariposa
TPS3 EC Sensor de posición de la mariposa
TURN LT Luces de emergencia e indicadores de dirección
VIAS/V EC Sistema de control de inducción de aire variable
VSS EC Sensor de velocidad del vehículo (VSS)
VSSAT AT Sensor de velocidad del vehículo de la T/A (Sensor de revoluciones)
VSSMTR AT Sensor de velocidad del vehículo MED
WARN DI Testigos ópticos
WINDOW GW Elevalunas eléctrico
WIP/R WW Limpia y lavaluneta traseros
WIPER WW Limpia y lavaparabrisas delanteros

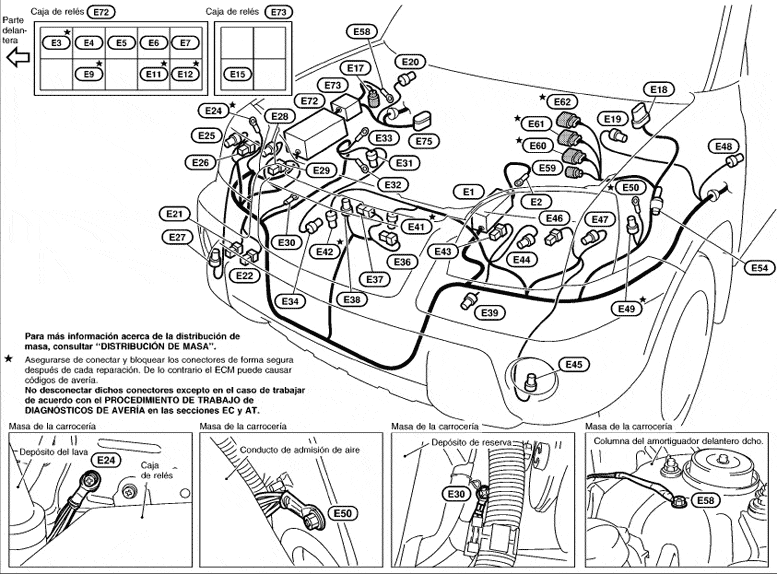

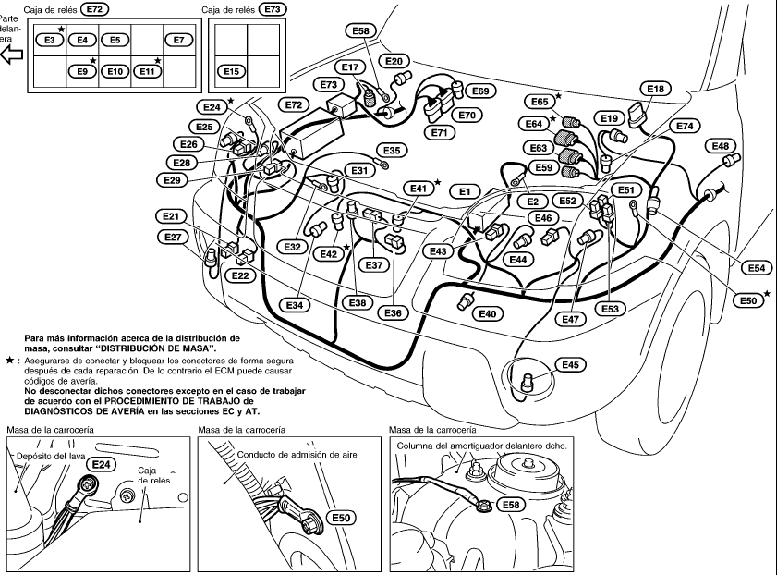

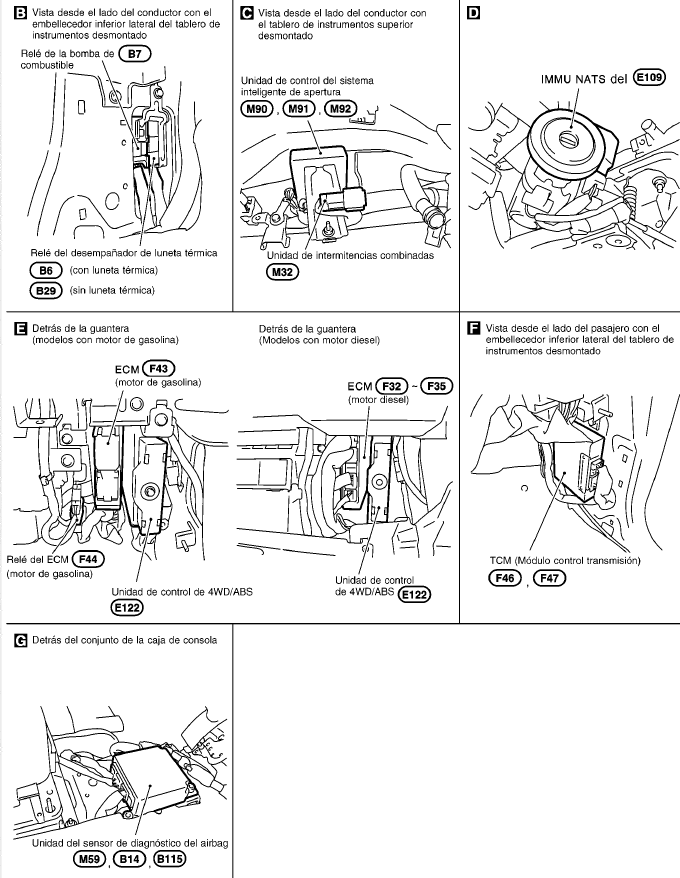

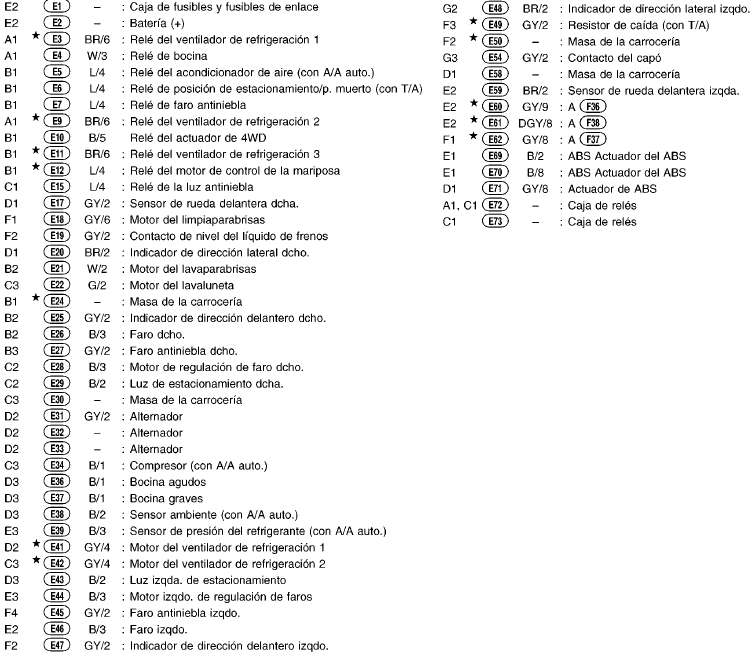

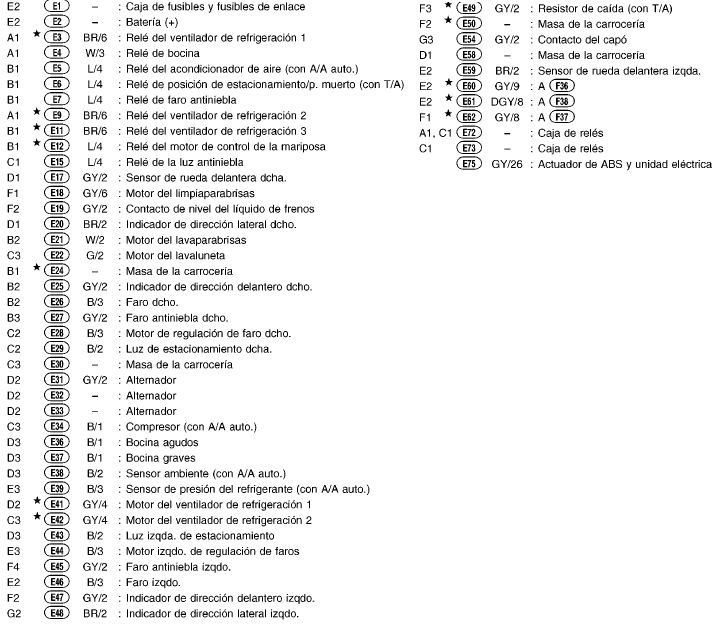

Ubicación de las unidades eléctricas

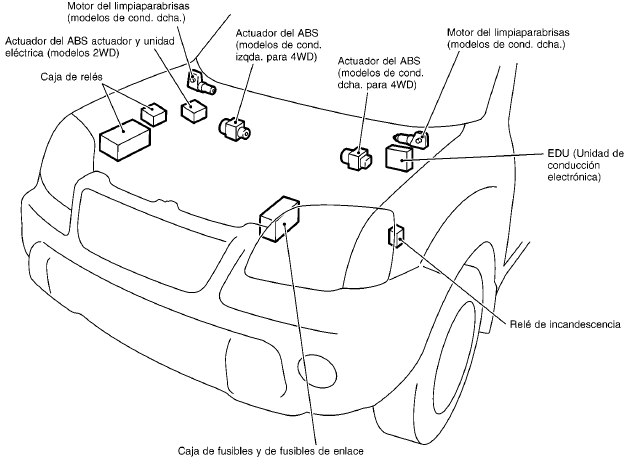

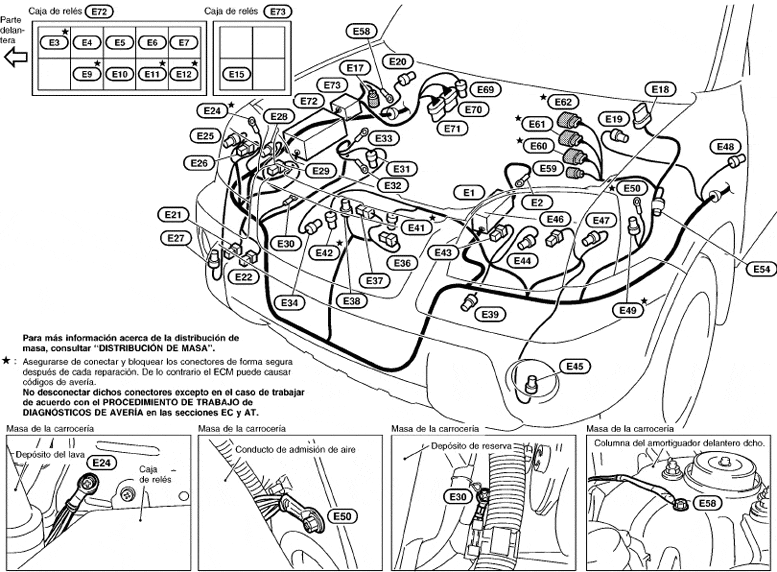

Compartimento del motor

x-trail

x-trail

x-trail

x-trail

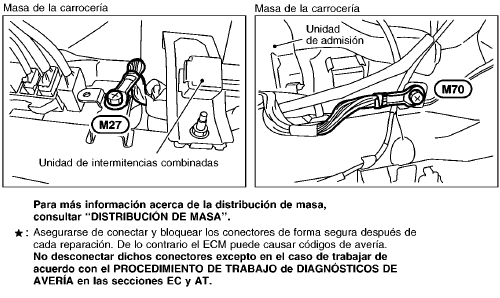

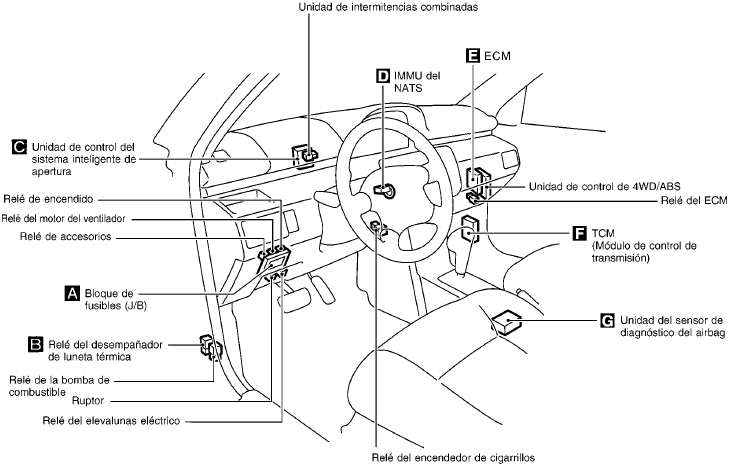

Ubicación de las unidades eléctricas


x-trail

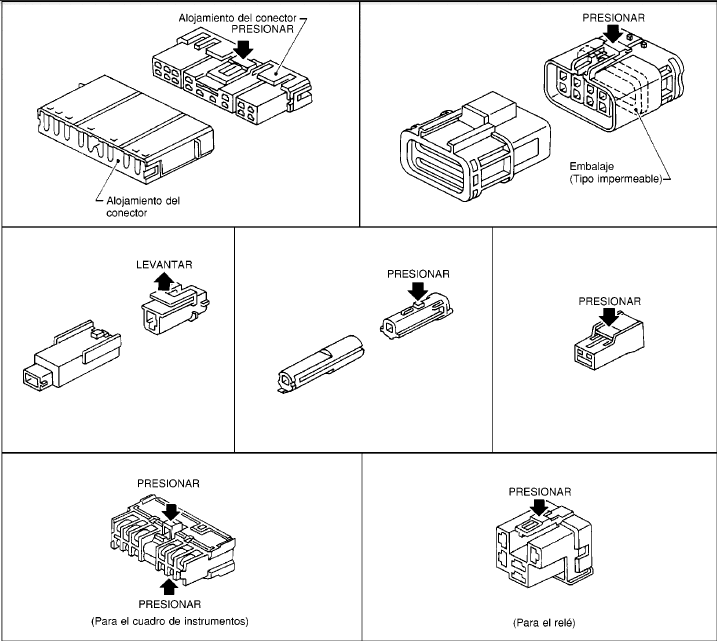

Conector de la instalación

Descripción

Conector de la instalación (Con presilla de bloqueo)

- Los conectores con presilla de bloqueo sirven para evitar que se aflojen o se desconecten accidentalmente.

- Los conectores con presilla de bloqueo se desconectan empujando o levantando las presillas de bloqueo.
Consultar la siguiente ilustración.

Consultar la página siguiente para ver una descripción del conector con bloqueo deslizante.

PRECAUCIÓN: Al desconectar el conector, no tirar de la instalación ni de los cables.

Ejemplo

x-trail

Conector de la instalación (Antideslizante)

- Algunos sistemas y componentes, especialmente aquellos relacionados con el OBD, utilizan un nuevo tipo de conector antideslizante.

- Los conectores antideslizante sirven para evitar un bloqueo incompleto, o que se aflojen o se desconecten accidentalmente.

- Los conectores antideslizantes se desconectan empujando o tirando de la guía de deslizamiento. Consultar la siguiente ilustración.

Precaución:

- Al desconectar el conector, no tirar de la instalación ni de los cables.

- Al desconectar el conector, tener cuidado de no dañar el brazo de soporte del conector.

Ejemplo

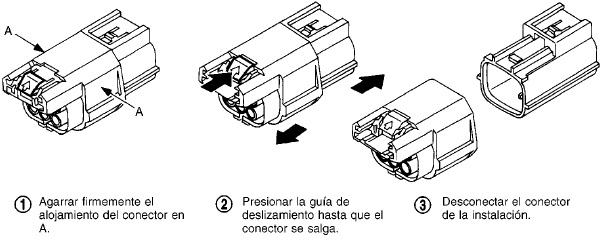

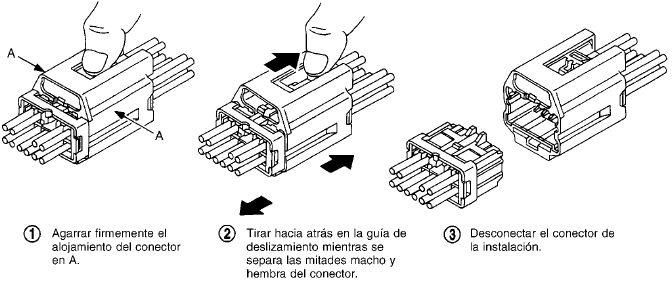

Tipo Impermeable

x-trail

Tipo No Impermeable

x-trail

Conector de unión (J/C)

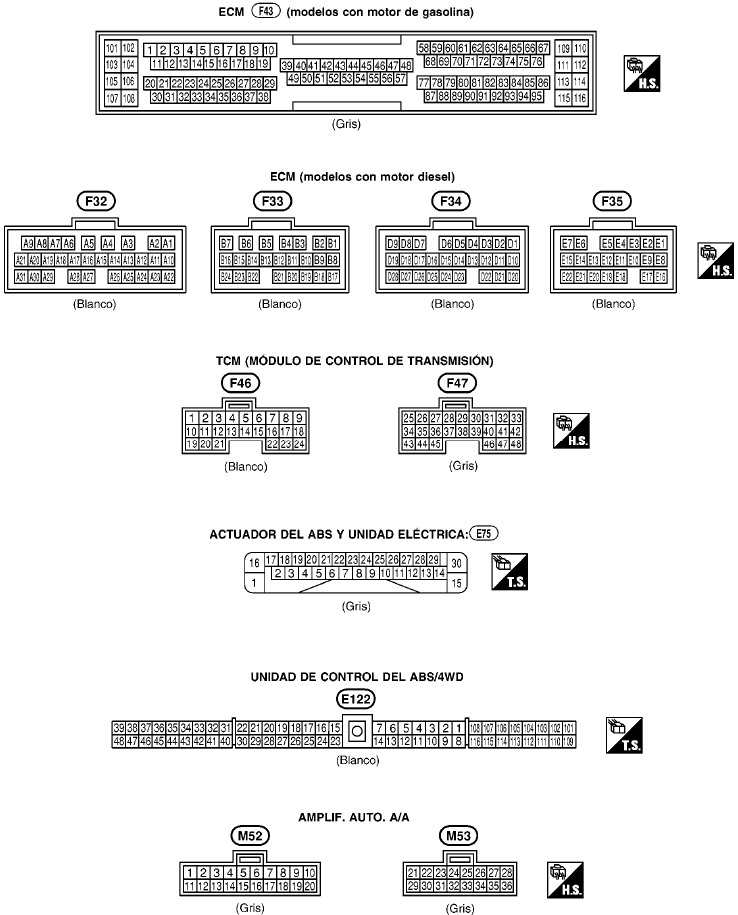

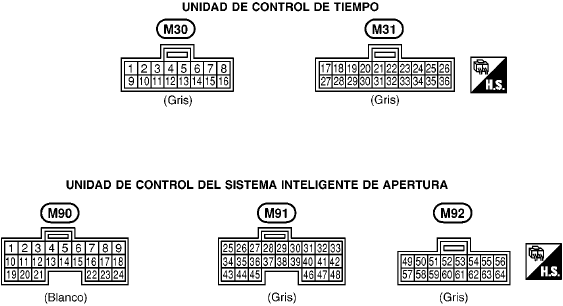

Disposición de los terminales

x-trail

Unidades eléctricas

Disposición de los terminales

x-trail

x-trail

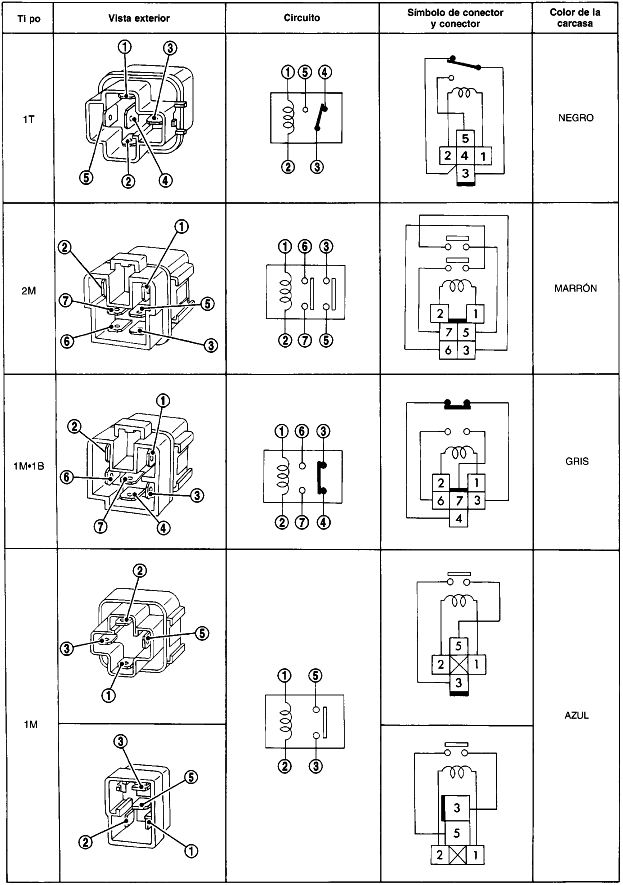

Relé Estándar

Descripción

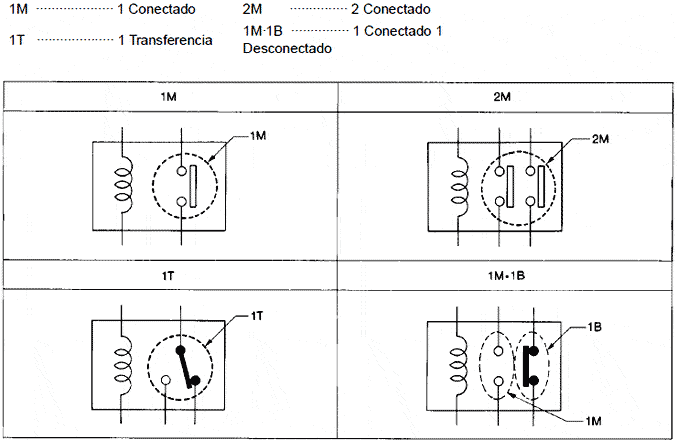

Reles activados y desactivados normalmente y mixtos

Los relés se pueden dividir fundamentalmente en tres tipos: normalmente activados, normalmente desactivados
y mixtos.

x-trail



x-trail



x-trail

La disposición de los números de los terminales en los relés reales puede ser diferente de la mostrada arriba

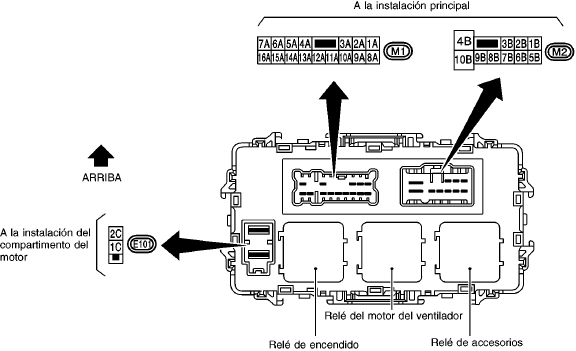

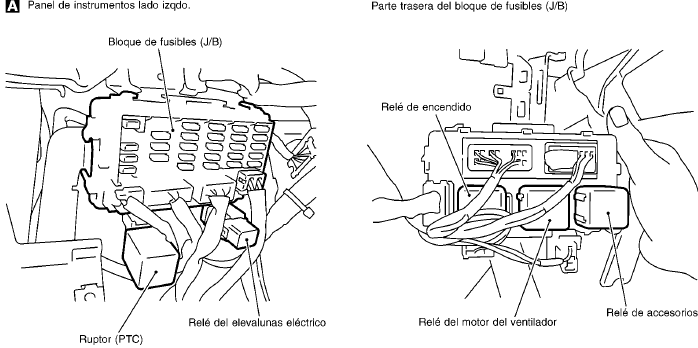

Bloque de fusibles-caja de conexiones (J/B)

Disposición de los terminales

x-trail

x-trail

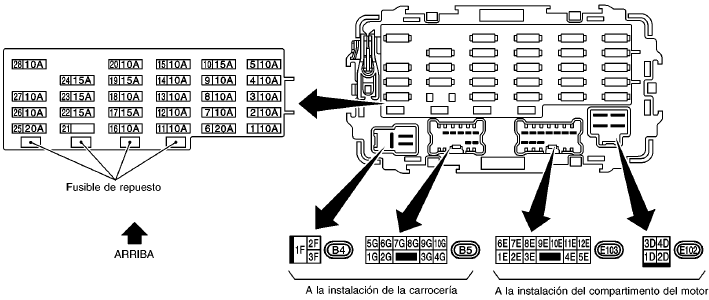

Caja de fusibles y de enlace de fusibles

Disposición de los terminales

x-trail

x-trail
