El pedal del acelerador

Esta solo es una pequeña lección de ejemplo, para descargar el manual completo Dale click aquí

Precaución

  • Cuando quite el cable del acelerador haga una marca para indicar la posición inicial de la contratuerca.
  • Compruebe que la mariposa de aceleración se abre totalmente cuando se pisa completamente el pedal del acelerador y que vuelve a la posición de ralenti cuando se suelta el pedal.
  • Compruebe si las piezas de control del acelerador hacen un contacto incorrecto con las piezas adyacente.
  • Cuando conecte el cable del acelerador tenga cuidado de no retorcer ni rayar el interior de la funda del cable.

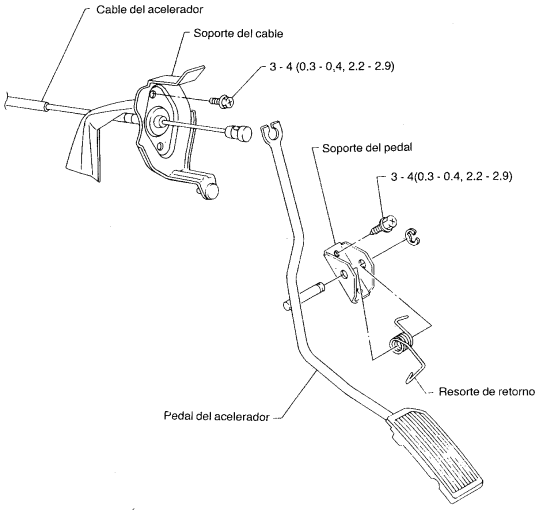

Diagrama pedal del acelerador del tsuru

Ajustar el embrague del tsuru

Disco de embrague

Ajuste del cable del acelerador

  1. Apriete la tuerca de ajuste hasta que el tambor de la mariposa empiece a moverse
  2. Desde esa posición regrese la tuerca de ajuste de 1.5 a 2 vueltas y apriétela con la contratuerca.



Advertencia

Cuando reemplace alguna parte de las líneas de combustible, asegúrese de observar lo siguiente:

  • Ponga un aviso de "Precaución: Inflamable" en la zona de trabajo.
  • No fume mientras realiza el servicio del sistema de combustible, no acerque llamas ni chispas a la zona de trabajo
  • Asegúrese de desconectar el cable de tierra del acumulador.
  • Asegúrese de equipar el taller con un extintor de CO2
  • Drene el tanque de combustible, ponga el combustible drenado en un recipiente a prueba de explosiones y cierre la tapa firmemente.

Precaución

  • Antes de desconectar la manguera de combustible, libere la presión de las líneas de combustible, consulte cambio de filtro de combustible en la sección MA.
  • No desconecte alguna línea de combustible a menos que sea absolutamente necesario.
  • Tape las aberturas de las mangueras y de la tubería para evitar que entre polvo o cualquier partícula extraña.
  • Reemplace siempre los sellos "O" por unos nuevos.
  • No doble los tubos y mangueras mientras los este instalando.
  • No apriete excesivamente las abrazaderas yaque puede dañar las mangueras.
  • Cuando instale las válvulas de retención tenga cuidado de colocarlas en su posición correcta, (Consulta la sección SC y CE).
  • Después de instalar los tubos y mangueras haga funcionar el motor y compruebe que no exista fuga de combustible por las conexiones.

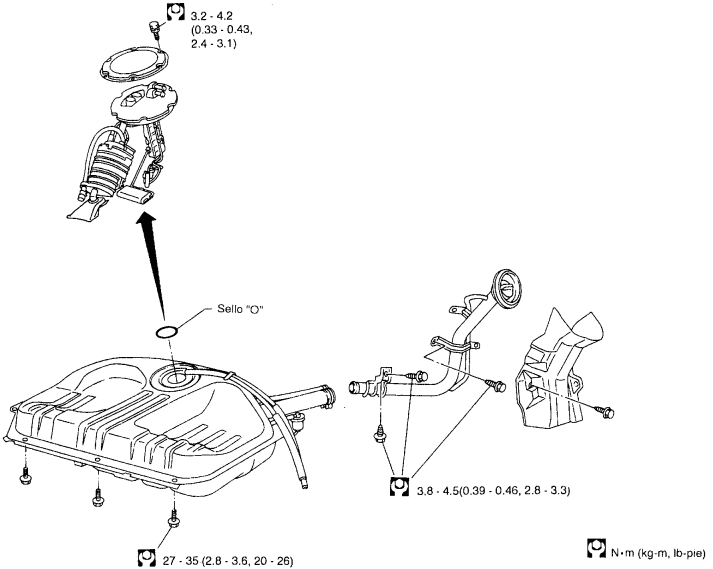

Diagrama Combustible del tsuru



Bomba de combustible e indicador

Bomba de combustible e indicador

Desmontaje

  • Suelte la presión de combustible de la línea de combustible. Consulte la sección "Cambio de filtro de combustible" en la sección MA

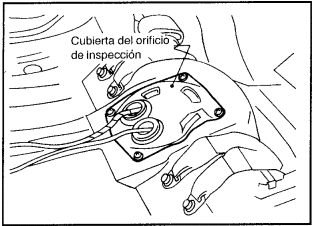

  • Quite la cubierta del orificio de inspección ubicado debajo del asiento trasero.
mangueras de combustible tsuru
  • Desconecte los tubos de combustible y los conectores.
  • Quite los seis tornillos.



Indicador de combustible tsuru
  • Quite el indicador de combustible y desconecte los tubos y conector.
Conexiones de combustible tsuru
  • Quite la bomba de combustible como se muestra en la figura


Instalación
La instalación se hace en el orden contrario al desmontaje.

Precaución
Apriete al par de apriete especificado

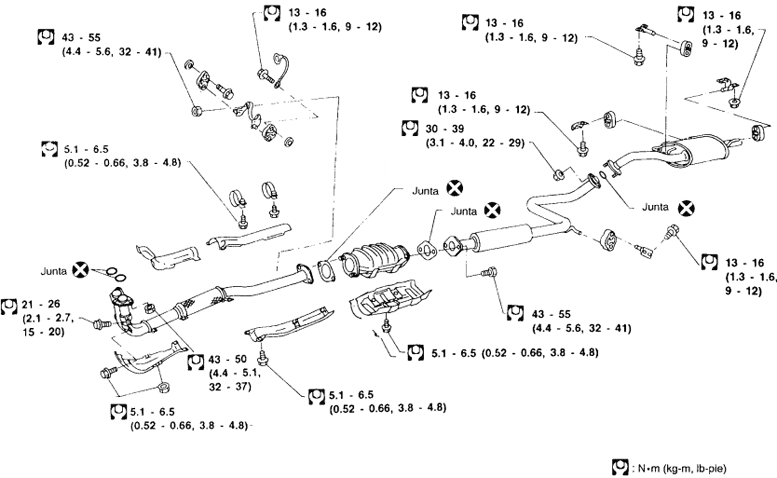

Cambiar juntas del tsuru

Precaución

  • Cambie siempre las juntas de escape por unas nuevas cuando vuelva a armarlas. Si se dejan restos de junta en la superficie del borde ráspela completamente como se muestra en la figura de la izquierda
  • Con el motor funcionando, compruebe las conexiones de todos los tubos por si presentan fugas de gases de escape y el sistema completo por si hace ruidos extraños.
  • Después de la instalación compruebe que los soportes y los aisladores de montaje no hagan ruido indebido. Si alguna de las piezas anteriores no están instaladas adecuadamente el ruido o las vibraciones excesivas se pueden transmitir a la carrocería del vehículo.

Cambiar juntas del tsuru











Esta es solo una pequeña lección de ejemplo, para adquirir el manual completo te recomendamos El Manual Mantenimiento y Reparaciones Nissan Tsuru
