Manual de mantenimiento y reparaciones Ford Ranger
Vista de localización de los componentes



Ford Ranger ranger

CONTENIDO DEL MANUAL

  • Códigos de identificación
  • Levantamiento con gato y elevación
  • Ruido, vibración y aspereza
  • Sistema de la suspensión - Información general
  • Suspensión delantera — 4x2
  • Suspensión delantera — 4x4
  • Suspensión trasera
  • Ruedas y llantas
  • Sistema de eje propulsor — Información general
  • Flecha impulsora
  • Eje de tracción trasero/diferencial — Corona Ford 7.5 pulg.
  • Eje de tracción trasero/diferencial — Corona Ford 8.8 pulg.
  • Eje de propulsión delantero y deferencial — Dana 35
  • Semiflechas de la traccion delantera
  • Sistema de frenos — Información general
  • Freno de tambor
  • Freno de disco delantero
  • Freno de estacionamiento y activación
  • Activación del freno hidráulico
  • Activación del freno de potencia
  • Control antibloqueo
  • Control antibloqueo — 4 ruedas
  • Sistema de la dirección — Información general
  • Direccion hidráulica
  • Columna de la dirección
  • Interruptores de la columna de la dirección
  • Sistema del motor — Información general
  • Motor — 2.5L
  • Motor — 3.0L (2V)
  • Motor — 4.0L OHV
  • Enfriamiento del motor
  • Sistema de carga y control de combustible — 2.5L
  • Sistema de carga y control de combustible — 3.0L (2V)
  • Sistema de carga y control de combustible — 4.0L (OHV)
  • Banda de accesorios
  • Sistema de arranque
  • Encendido del motor — 2.5L
  • Encendido del motor — 3.0L (2V)
  • Encendido del motor — 4.0L OHV
  • Control de emisiones del motor
  • Distribución y filtración de aire de admisión
  • Emisiones evaporativas
  • Controles electrónicos del motor
  • Transmisión automática — 4R44E
  • Transmisión automática — 5R55E
  • Enfriamiento del transeje y la transmisión
  • Controles externos del transeje y la transmisión automáticos
  • Transeje y transmisión manuales y embrague — Información general
  • Embrague
  • Controles del embrague
  • Transeje y transmisión manuales
  • Caja de transferencia — Información general
  • Caja de transferencia
  • Sistema de escape — Información general
  • Sistema de combustible — Información general
  • Tanque y tuberías de combustible
  • Control de aceleración
  • Control de velocidad del vehículo
  • Sistema de control del clima — Información general
  • Distribucion y filtración del aire
  • Calefacción y ventilación
  • Aire acondicionado
  • Componentes de control
  • Tablero de instrumentos e iluminación del panel
  • Tablero de instrumentos
  • Claxón
  • Dispositivos de advertencia
  • Sistema de carga — Información general
  • Batería, montaje y cables
  • Fusibles
  • Generador y regulador
  • Sistema de audio — Información general
  • Unidad de audio
  • Bocinas
  • Antena
  • Iluminación exterior
  • Iluminación interior
  • Luces de conducción diurna
  • Red de comunicación de módulos
  • Configuración del módulo
  • Antirrobo — PATS
  • Módulos de control electrónico multifuncionales
  • Sistema de la carrocería — Informacion general
  • Paneles de la carrocería, extremo delantero
  • Cierres de la carrocería
  • Pickup y plataforma
  • Vestidura y adornos interiores
  • Vestidura y adornos exteriores
  • Espejos retrovisores
  • Asientos
  • Cristales, bastidores y mecanismos
  • Cónsola y tablero de instrumentos
  • Manijas, seguros, cerraduras y mecanismos
  • Acceso sin llave/cerraduras operadas por computadora
  • Limpiadores y lavaparabrisas
  • Defensas
  • Protección de los ocupantes — Activa
  • Protección de ocupantes—Pasiva— Sist. supl. de bolsa de aire
  • Bastidor completo y montaje de la carrocería
  • Descripcion y operación
  • Metodos de diagnóstico
  • Tablas de síntomas
  • Subrutinas de diagnóstico
  • Pruebas precisas
  • Valores de referencia
  • Diagrámas de cableado EVTM
  • Conexione Generales
  • Localización de los componentes

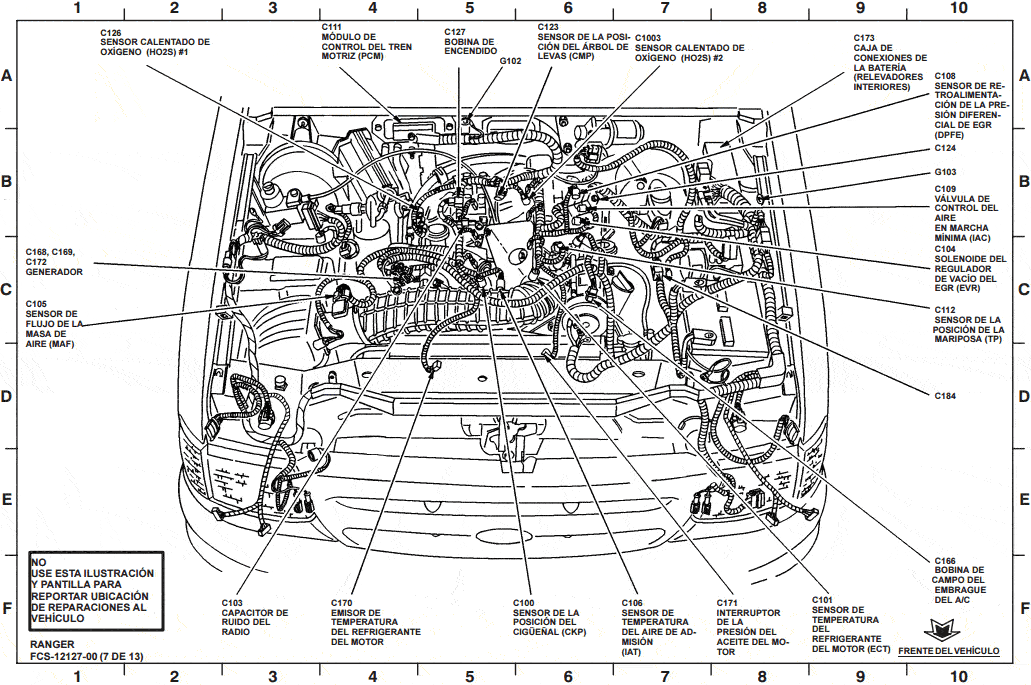

Vista de localización de los componentes

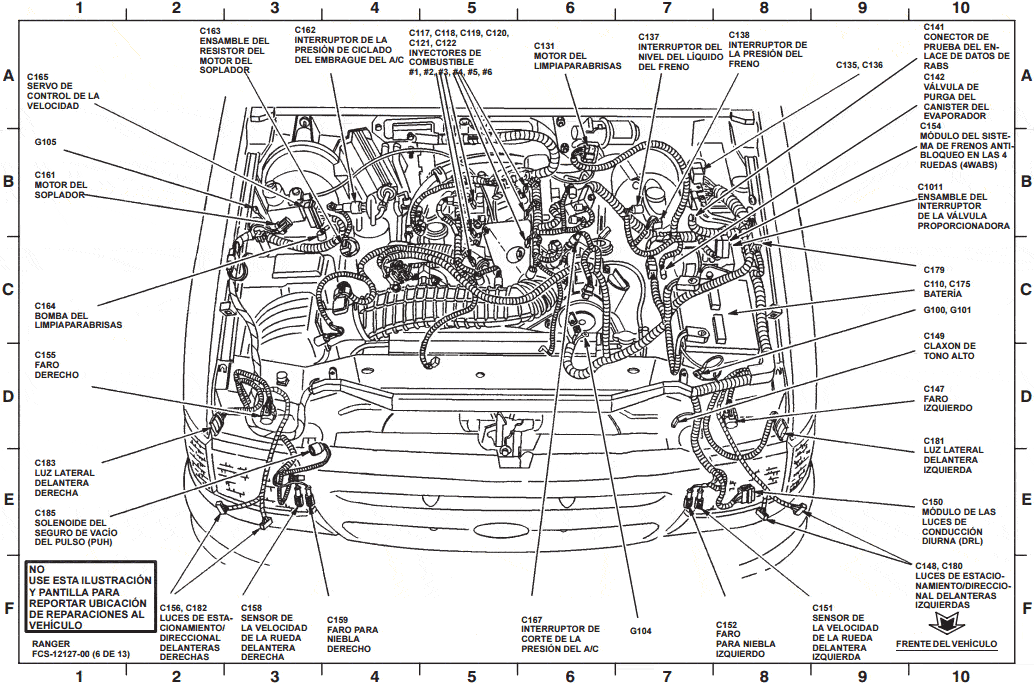

Ford Ranger Vehículos equipados con Motor 2.5L (1 DE 3)

Esta solo es una pequeña lección de ejemplo, para descargar el manual completo Dale click aquí

Ford Ranger







Ford Ranger Vehículos equipados con Motor 2.5L (2 DE 3)

Ford Ranger







Ford Ranger Vehículos equipados con Motor 2.5L (3 DE 3)

Ford Ranger





Ford Ranger Vehículos equipados con Motor 3.0L (1 DE 2)

Ford Ranger







Ford Ranger Vehículos equipados con Motor 3.0L (2 DE 2)

Ford Ranger







Ford Ranger Vehículos equipados con Motor 4.0L (1 DE 2)

Ford Ranger







Ford Ranger Vehículos equipados con Motor 4.0L (2 DE 2)

Ford Ranger

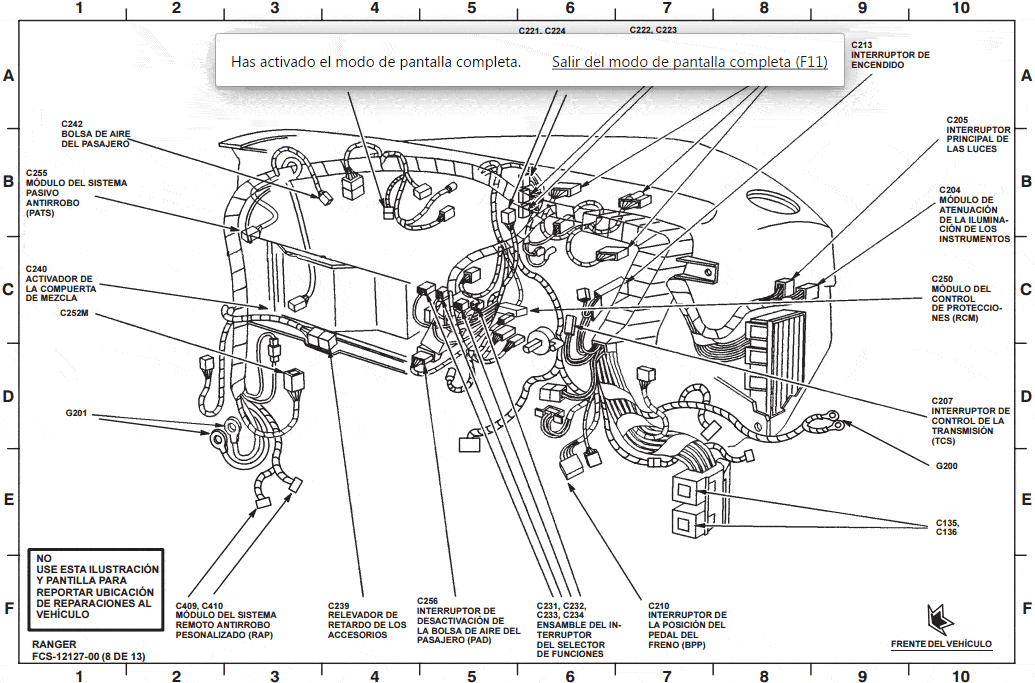

Tablero de instrumentos (1 DE 2)

Ford Ranger

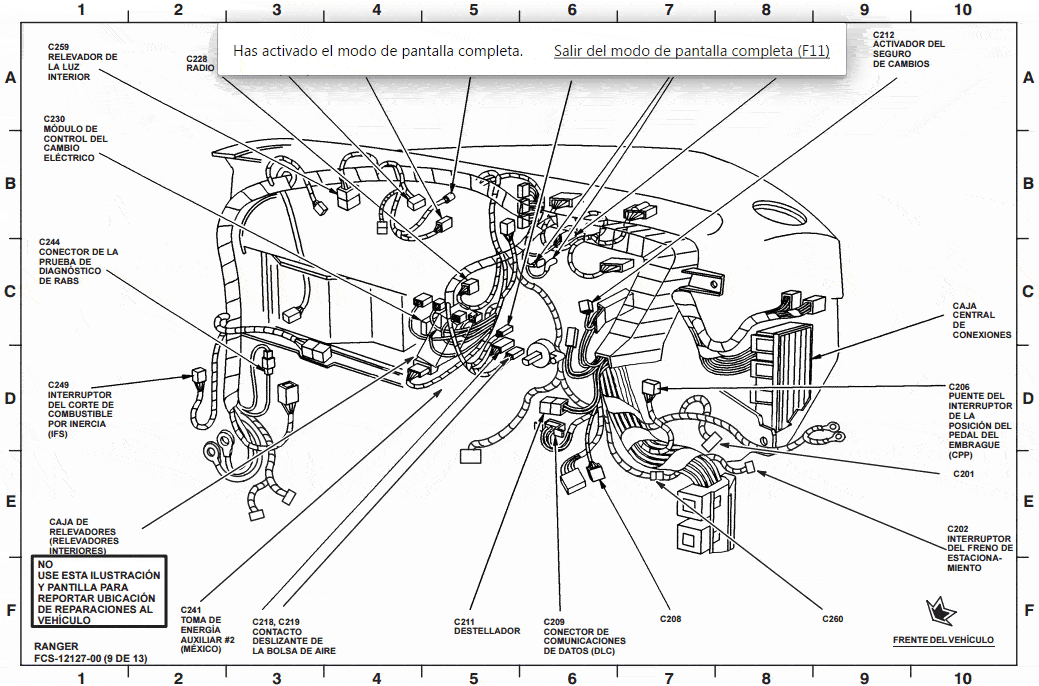

Tablero de instrumentos (2 DE 2)

Ford Ranger

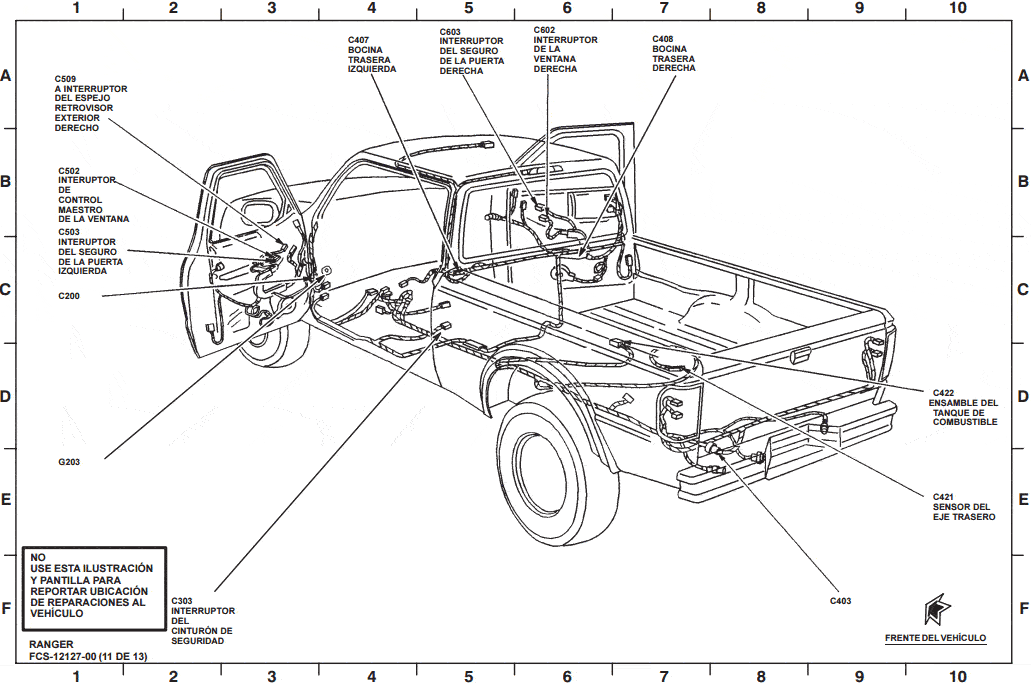

Vista completa de la carrocería (1 DE 2)

Ford Ranger

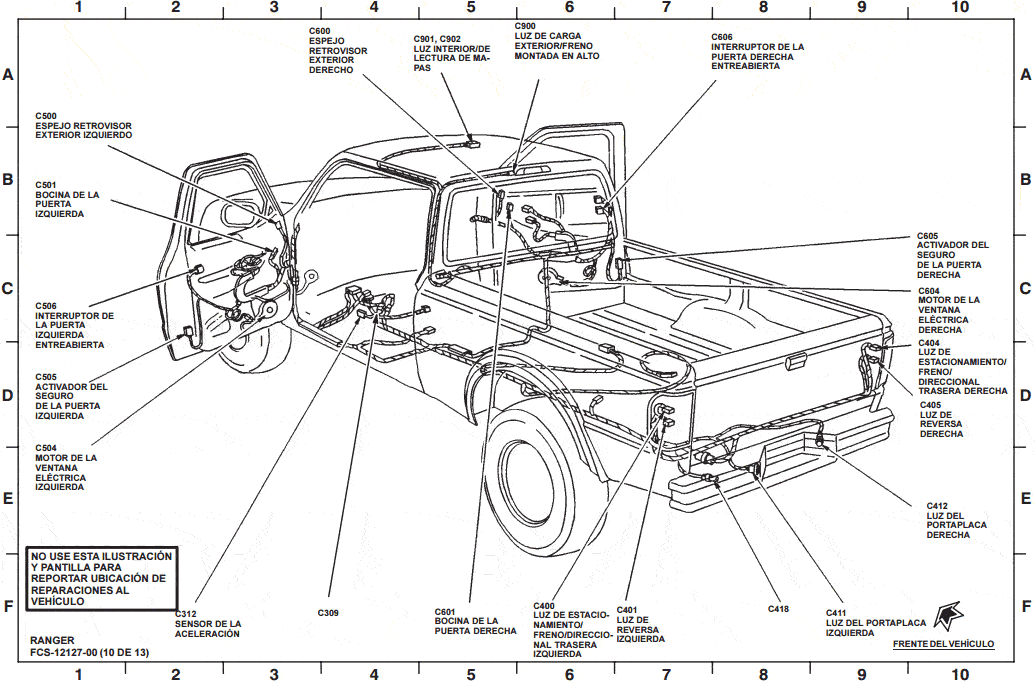

Vista completa de la carrocería (1 DE 2)

Ford Ranger

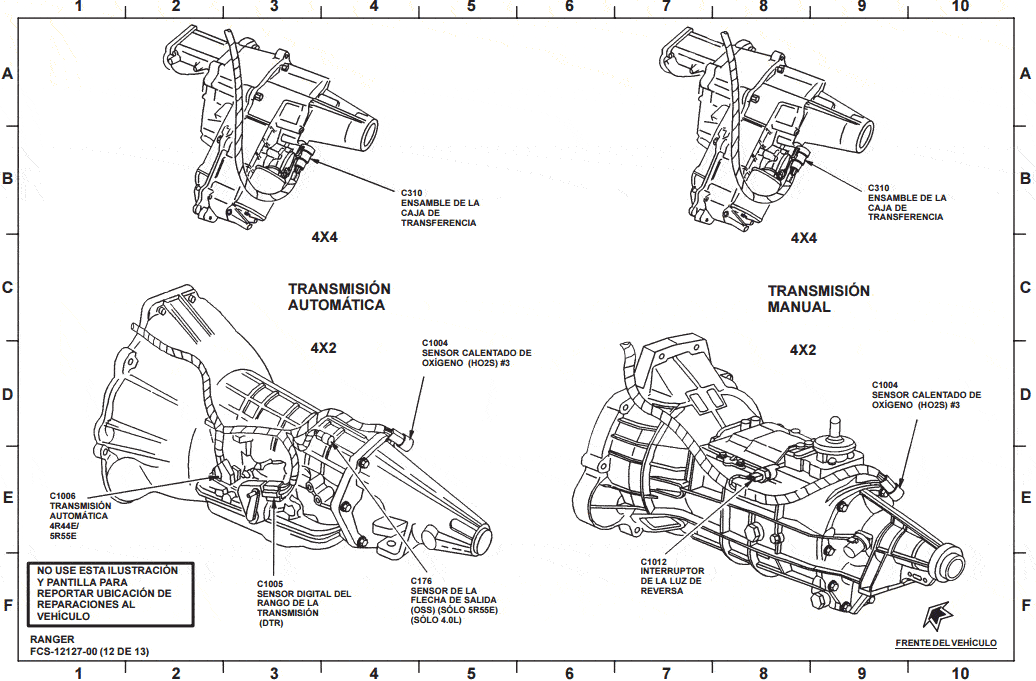

Ranger Transmisiones

Ford Ranger

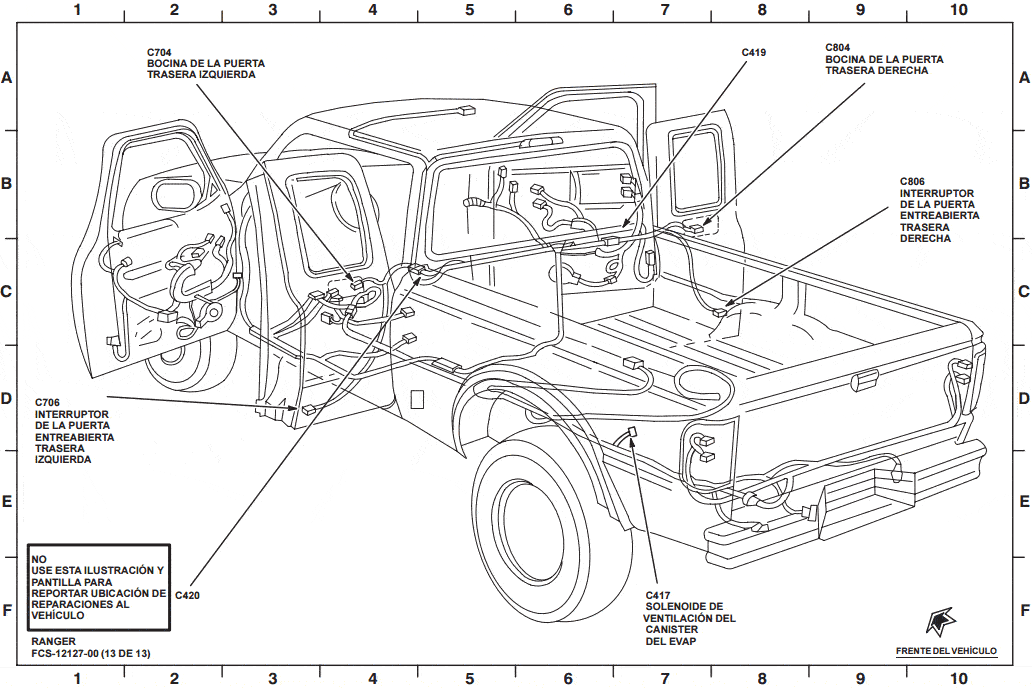

Ranger (4 Puertas)

Ford Ranger



Esta solo es una pequeña lección de ejemplo, para descargar el manual completo Dale click aquí
