Manual de mantenimiento y reparaciones Chevrolet Meriva

Meriva meriva



Manual de Mantenimiento y Reparaciones Chevrolet Meriva

Sistema de alimentación de combustible

Instrucciones sobre seguridad

Recomendaciones generales para reparación – sistema de alimentación de combustible

  • Liberar la presión del combustible a través de un manómetro de presión de combustible en la conexión para prueba y recoger el combustible que ha sido purgado en un vaso adecuado.
  • El tanque de combustible solamente se debe vaciar por medio de un dispositivo adecuado para rebosamiento. El combustible purgado se debe almacenar en un vaso apropiado.
  • Cuando fuese a reparar el tanque de combustible, se debe mantener el sitio completamente limpio.
  • Cuando fuese a reemplazar el filtro de combustible, se debe utilizar la herramienta especial, vea el grupo “Herramientas Especiales”.
  • Antes de desarmar las piezas del sistema de combustible, se deben limpiar cuidadosamente las conexiones y el área cercana.
  • Combustible diesel que esté sobre las mangueras del medio de refrigeración se debe limpiar inmediatamente con agua.
  • Las tuberías de combustible y de vacío se deben inspeccionar en cuanto a la disposición y si están firmemente conectadas. Se deben evitar puntos de fricción.
  • Las mangueras de combustible se deben armar sin torsiones o prensaduras y no deben ser dobladas.
  • Si la reparación no fuese efectuada inmediatamente, las piezas abiertas se deben cubrir cuidadosamente.
  • El sistema de alimentación de combustible se debe inspeccionar en cuanto a fugas el combustible derramado se debe quitar inmediatamente.


Recomendaciones generales para reparación – sistema de gases de escape

– Fugas (aire falso) en el sistema de admisión y en el sistema de gases de escape antes del catalizador provocan mediciones incorrectas por el sensor de oxígeno.

– Se debe tener mucho cuidado cuando fuese a efectuar servicios en el sistema secundario de aire. Fugas en el sistema secundario de aire pueden dañar el catalizador y el motor.

– El sensor de oxígeno se debe proteger contra la contaminación por silicón.

– No se debe limpiar el sensor de oxígeno con combustible ni tampoco el combustible debe contaminar el mismo.

– Cuando fuese a utilizar nuevamente el sensor de oxígeno, lubrique la rosca con grasa especial. Las roscas de los sensores de oxígeno nuevas ya están lubricadas con grasa especial.

– El sistema de gases de escape se debe armar sin tensión e instalada según el perfil del bastidor secundario.

– El sistema de gases de escape se debe inspeccionar en cuanto a fugas.

– Cuando fuese a reemplazar o a instalar el sistema de gases de escape o los respectivos componentes, utilice solamente piezas
recomendadas para el vehículo.

– Cuando fuese a reparar el sistema de gases de escape caliente, ¡hay el riesgo de quemaduras!


Informaciones Generales

– En las operaciones en las que fuese necesario desconectar el cable negativo de la batería, programe nuevamente los componentes con memoria volátil, por ejemplo, la radio, al conectar nuevamente el cable negativo de la batería.

– Todos los tornillos y roscas que deben ser instalados con compuestos selladores se deben limpiar debidamente con terrajas y machos apropiados.

– Tornillos y tuercas autotrabantes siempre que fuesen aflojados o quitados se deben obligatoriamente reemplazar.

– Los mazos de conductores, tapón, hebillas, o abrazaderas fijados en la carrocería, siempre que fuesen quitados, deben ser instalados nuevamente en los sitios originales.

– Antes de utilizar adhesivos, agentes selladores, compuestos selladores químicos o aditivos, observe los plazos de validez de los mismos. Jamás utilice productos cuyo plazo de validez esté expirado.

– Antes de la carga o carga rápida, desconecte la batería del sistema eléctrico del vehículo.

– Jamás utilice cargador rápido para arrancar el motor del vehículo.

– Jamás desconecte (o conecte) el borne del mazo de conductores de los módulos de control con el encendido conectado.

– Quite los módulos de control siempre que el vehículo fuese expuesto a temperaturas superiores a 80oC (estufa).

– Al efectuar la reparación, fije el mazo de conductores y los canales del mazo de conductores que serán aflojados o quitados en las respectivas posiciones originales, utilizando piezas genuinas de postventa (por ejemplo: hebillas de cables, grapas, soportes de mazos de conductores, etc.).

– Antes de quitar las piezas del sistema de alimentación, limpie los puntos de conexión y el área cerca de los mismos.

– Al efectuar operaciones en el sistema de alimentación, mantenga las fuentes de ignición lejas y evite chispas.

– Tome en cuenta, principalmente, la limpieza en las operaciones en el sistema de alimentación.

– Observe todas las normativas relativas a la protección del sistema de alimentación.

– Observe todas las normativas relativas a la protección de la sanidad y medio ambiente y aún aquellas relativas a la seguridad en el trabajo, incluyendo materiales inflamables y explosivos.

– Inspeccione si la alineación y las conexiones de las líneas de alimentación están correctas y si no hay puntos desgastados a causa de fricción.

– Las mangueras de combustible se deben instalar sin torsión y sin atascamientos.

– Las líneas de alimentación no deben tocar piezas móviles o extremos cortantes. No conecte los cables en las líneas de
alimentación.

– Inspeccione en cuanto a fugas en el sistema de alimentación.

– Ponga los debidos avisos al efectuar servicios en el tanque de combustible.

– Solamente trabaje en rampas de levantamiento y en áreas bien ventilaras.

– Jamás vacíe los tanques de combustible en el foso de instalación, pues el vapor del combustible desciende hasta el fondo, quedando acumulado en ese área.

– Vacíe el tanque de combustible con una unidad de llenado; lo almacene en un recipiente bien sellado.

– Limpie posibles derramamientos de combustible inmediatamente.

– En caso de que las reparaciones no fuesen efectuadas inmediatamente, cierre y selle con cinta adhesiva los componentes que han quedado abiertos.

– Si hubiese “aire falso” en los sistemas de escape y admisión (en la parte anterior del convertidor catalítico) esto podría causar fallas de funcionamiento.

– Jamás invierta las posiciones de las mangueras del sistema de emisiones de evaporación (canister de combustible).

– Alineé el sistema de escape sin tensión, según los perfiles del piso del vehículo.

– Inspeccione en cuanto a fugas en el sistema de escape.

– Valores de ajustes, regulaciones, torsiones, dimensiones, etc., que no estén inseridos en el texto, están descritos en especificaciones técnicas.

Atención

– Utilice solamente piezas genuinas GM al reemplazar piezas o componentes.

– Todas las operaciones efectuadas por un mecánico deben estar según la legislación local en cuanto a normativas de sanidad, prevención de accidentes y protección.

Bomba de combustible eléctrica interior al tanque - reemplazar

Equipamientos necesarios

Montacargas
Llave de torsión

Herramientas especiales

J-9703392 Gato telescópico
3-9607433 Soporte universal
S-9401234 Dispositivo para aflojamiento del enganche rápido de la línea de combustible

Remoción

Ejecute

a. La posición del vehículo en una plaza de servicio con montacargas;
b. El accionamiento del freno de estacionamiento;
c. La posición de las zapatas y de los brazos del montacargas bajo el vehículo, y levántelo;
d. La despresurización de la línea de combustible;
e. La purga del combustible del tanque, por medio de una unidad de llenado;
f. El almacenamiento del combustible purgado en un recipiente limpio y de utilización exclusiva.

Atención: En el caso de que haya fuga de combustible, observe las medidas de seguridad y la reglamentación local.





Quite o desconecte

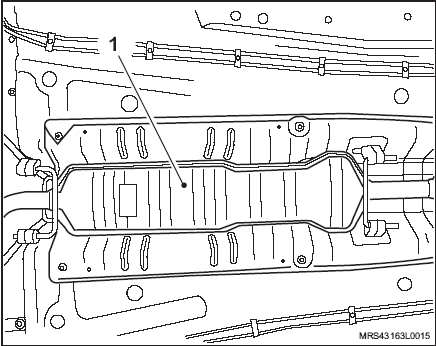

1. El tanque de combustible, "Tanque de combustible - quitar, reinstalar o reemplazar"

;;

Ejecute

– Ponga en posición el tanque de combustible en un tornillo de banco.

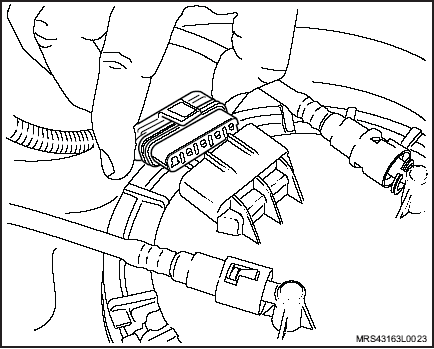

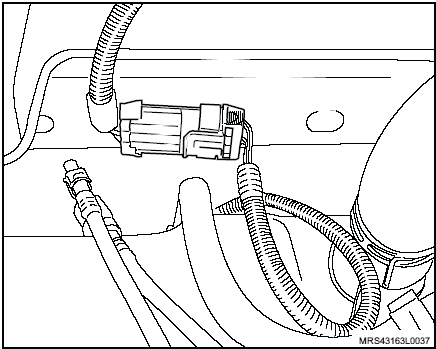

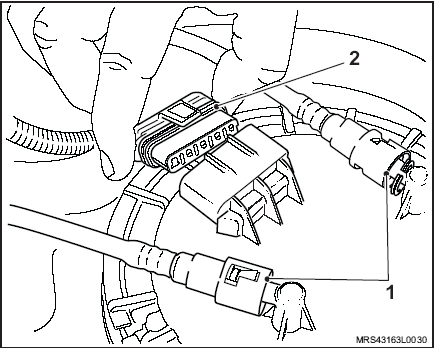

2. El mazo de conductores de la bomba de combustible;

Quite o desconecte

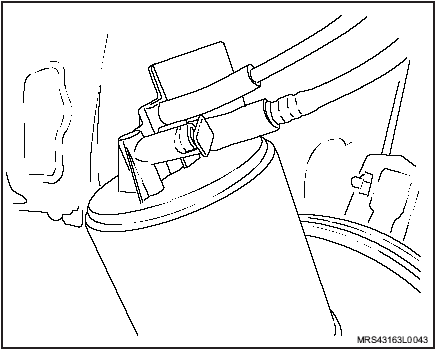

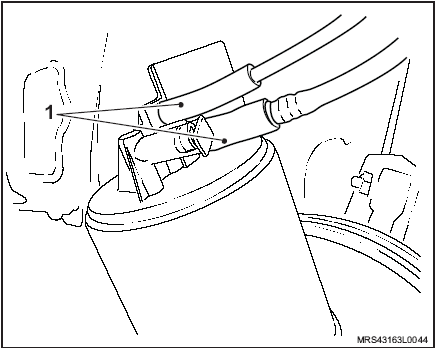

3. Las mangueras de alimentación y de retorno de combustible de la tapa del conjunto de la bomba de combustible / medidor de nivel, utilizando la Herramienta Especial Dispositivo para Aflojar el Enganche Rápido de la Línea de Combustible S-9401234 (1);

4. La abrazadera de fijación, como sigue:

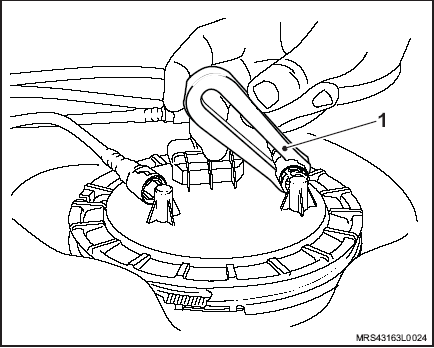

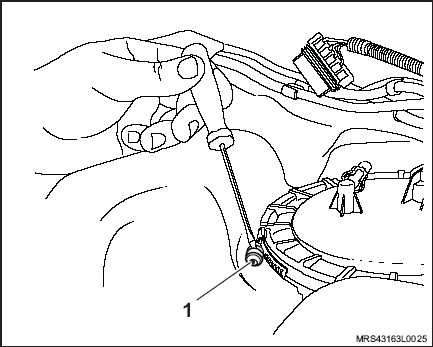

a. Quite la capa protectora (1) del tornillo de aprieto de la abrazadera;

Sensores

Esta es solo una lección de ejemplo, para adquirir el manual completo dirigete a http://www.netvisa.com.mx/meriva.htm



Quite o desconecte

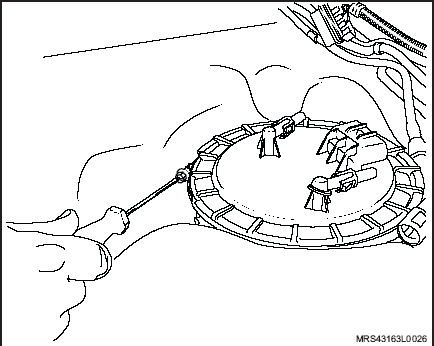

b.- Afloje el respectivo tornillo de apriete hasta que el diámetro interior de la abrazadera sea más grande que aquella de la abrazadera plástica;

c.- Quite la abrazadera

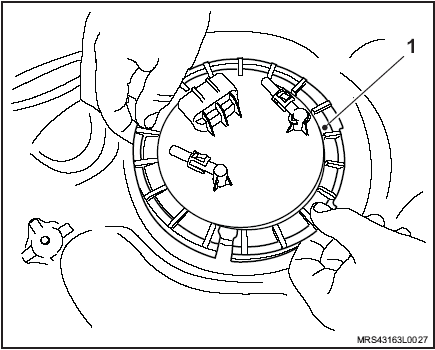

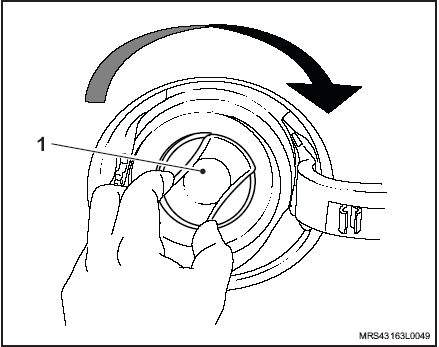

5.- La abrazadera plástica (1), abriéndola hasta que se desprenda de la tapa de la bomba;

Quite o desconecte

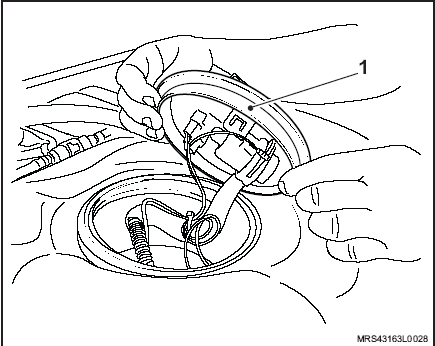

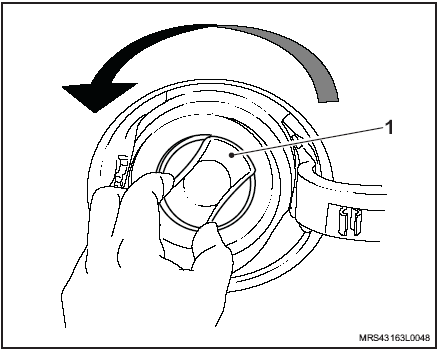

6.- La tapa (1) de la bomba de combustible y el respectivo anillo sellador;

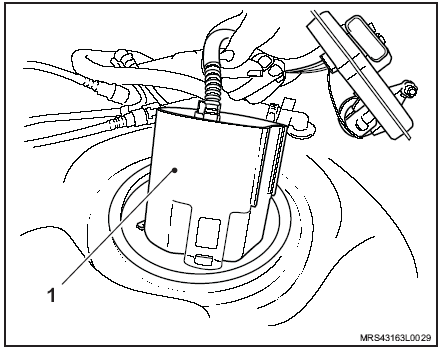

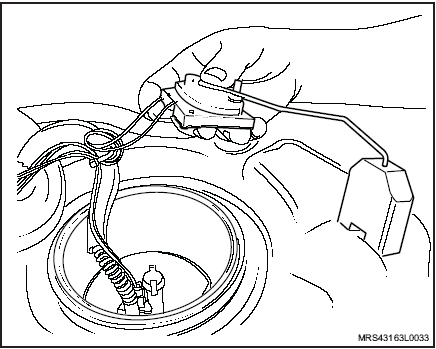

7.- El conjunto de la bomba de combustible/medidor del nivel (1), desencájandolo de las respectivas hebillas interiores



Instalación

Atención: Reemplace el anillo sellador de la tapa (1) de la bomba.

Instale o conecte

  1. El conjunto de la bomba de combustible/medidor de nivel, encajándolo en las hebillas de fijación en el fondo del tanque.
  2. La tapa del conjunto con un anillo sellador nuevo.
  3. La abrazadera plástica(1), abriéndola hasta que quede encajada en la tapa de la bomba

Instale o conecte

  1. La abrazadera, apretándola según la torsión de 20 N.m (14.7 lbf.pe)
  2. Las mangueras de alimentación y de retorno de combustible, encajandolas que queden completamente asentadas
  3. El mazo de conductores de la bomba de combustible

  1. El tanque de combustible, "ver sección Tanque de combustible-quitar, reinstalar o reemplazar."

Cintas de fijación del tanque de combustible - quitar, reinstalar o reemplazar

Equipamientos necesarios

Elevador
Torquimetro

Herramientas especiales

J-9703392 Gato telescópico
3-9607433 Soporte universal
S-9401234 Dispositivo para soltar el enganche rápido de la línea de combustible

Remoción

Ejecute

a.- La colocación del vehículo en un box con elevador

b.- El accionamiento del freno de estacionamiento

c.- La colocación de las zapatas y de los brazos del elevador debajo del vehículo

d.- El drenaje del combustible del tanque, por medio de una unidad de reabastecimiento

e.- El almacenamiento del combustible drenado en un recipiente limpio y de uso exclusivo

Atención: En caso de que hallan fugas de combustible, observe las medidas de seguridad y la legislación local.

f.- La descompresión del sistema de alimentación Ver sección Sistema de alimentación de combustible- despresurizar

Quite o desconecte

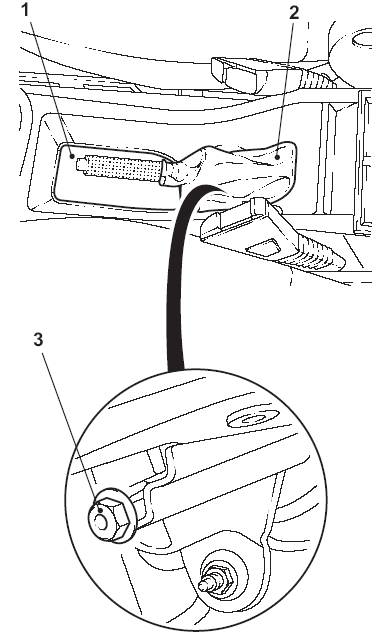

  1. La tapa (1) de la consola central
  2. El guardapolvo (2) de la palanca del freno de estacionamiento, de la consola central y desplácelo hacia arriba

Ejecute

a.- El libramiento total de la tuerca (3) de ajuste, utilizando un soquete largo universal de 10 mm

b.- La colocación del vehículo en el elevador

c.- El libramiento de la palanca del freno de estacionamiento, dejándola en la posición de descanso

Quite o desconecte

  1. El destrabamiento del cable del freno de estacionamiento en el conector el cable (1) del freno de estacionamiento del tanque de combustible y de los soportes



Quite o desconecte

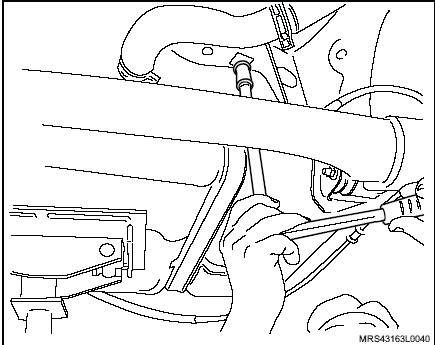

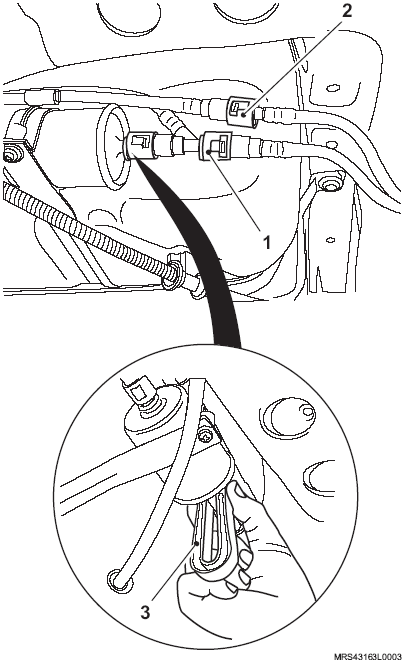

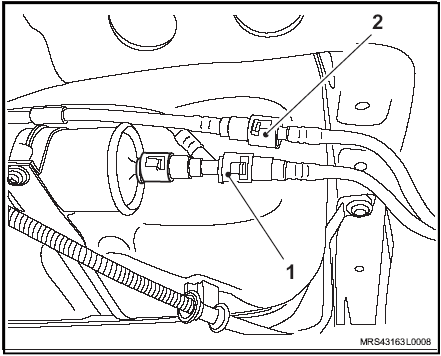

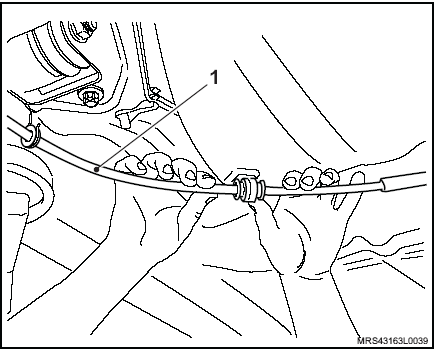

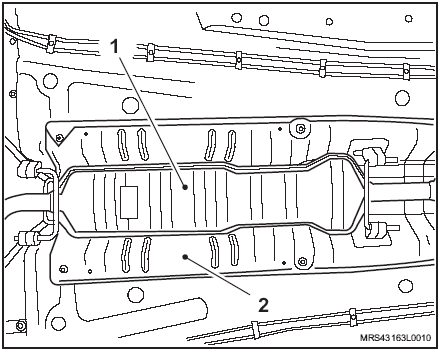

  1. Las líneas de alimentación (1) de combustible y la línea de retorno (2) de las conexiones de desconexión rápida, por medio de la herramienta especial dispositivo para soltar la conexión rápida de la línea de combustible S-9401234 (3) y séllelas por medio de los tapones de sellado adecuados.

Filtro meriva

Quite o desconecte

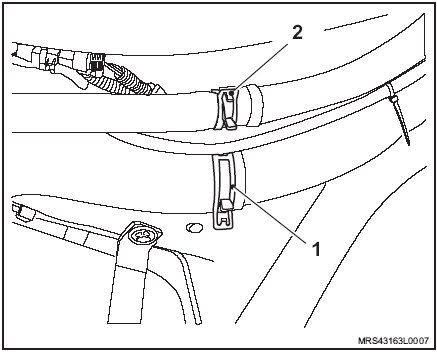

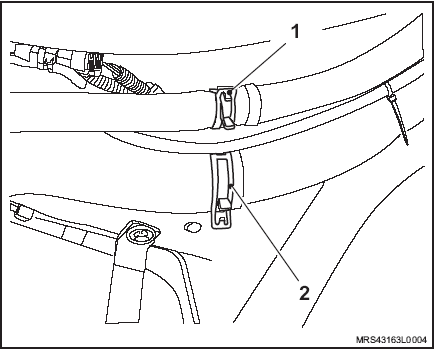

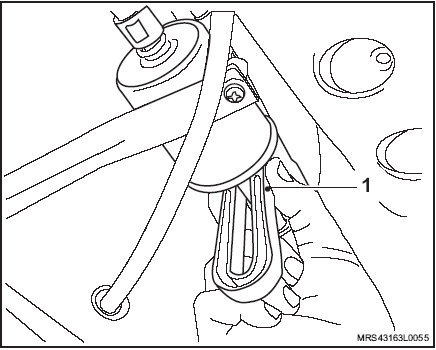

  1. La abrazadera (1) de la manguera de respiro del tanque de combustible
  2. La abrazadera (2) de la manguera de la boca de llenado



Esta es solo una lección de ejemplo, para adquirir el manual completo dirigete a http://www.netvisa.com.mx/meriva.htm



Quite o desconecte
  1. Las cintas de fijación del tanque, de la misma manera

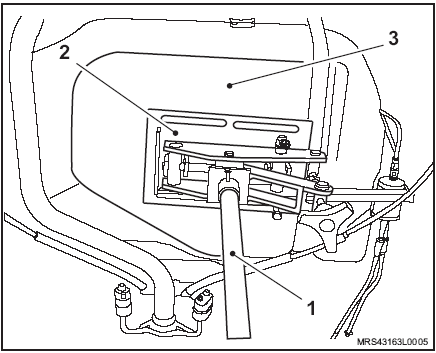

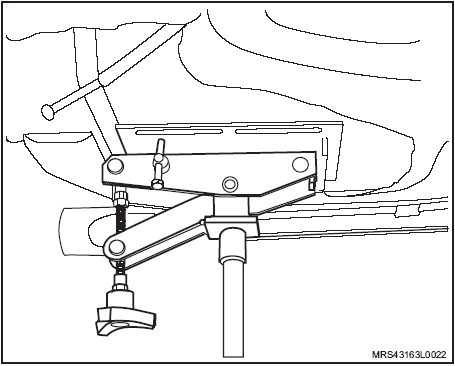

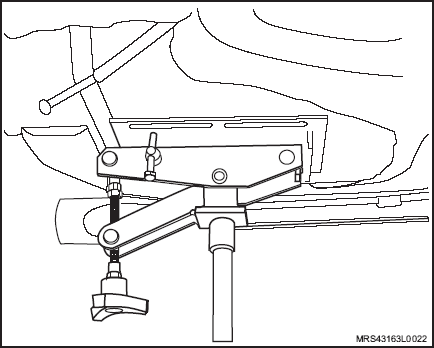

a.- Coloque las herramientas especiales macaco telescópico J-9703392 (1) y soporte universal 3-9607433 (2) debajo del tanque hasta que éste se apoye.

b.- Quite los tornillos de fijación de las cintas de fijación del tanque

c.- Quite las cintas de fijación del tanque

Instalación

Instale o conecte

  1. Las cintas de fijación del tanque, de la siguiente manera

a.- Mantenga colocadas las herramientas especiales gato telescópico J-9703392 (1) y el soporte universal 3-9607433 (2) debajo del tanque, para apoyarlo

b.- Instale los tornillos de fijación de las cintas

c.- Apriete los tornillos de fijación de las cintas con un par de apriete de 25 Nm

  1. La abrazadera (1) de la manguera de llenado en la boca del tanque de combustible
  2. La abrazadera (2) de la manguera del respiro del tanque

  1. Instale o conecte las conexiones de las líneas de combustible (1 y 2)

Ejecute el abastecimiento del tanque de combustible por medio de una unidad de reabastecimiento de combustible

Ajuste el freno de estacionamiento Ver sección "Freno de estacionamiento - ajustar"

Cojines de goma del sistema de escape - Quitar, reinstalar o reemplazar

Equipamientos necesarios
Elevador

Remoción

Atención: Por motivos de seguridad, esta operación sólo debe ser efectuada después de que el sistema de escape se enfrié

Ejecute
a.- La colocación del vehículo en un box con elevador
b.- El accionamiento del freno de estacionamiento
c.- La colocación de las zapatas y de los brazos del elevador debajo del vehículo y levantarlo

Información: Los cojines de goma solamente se encajan en el suspensor y en el tubo de escape, no habiendo necesidad de ninguna herramienta para esta operación

Atención: En caso de que haya dificultad en la remoción, utilice vaselina en el interior de los cojines. En caso de reemplazo de todos los cojines, remplácelos en pares para no dañar la malla del tubo de escape.

Quite o desconecte

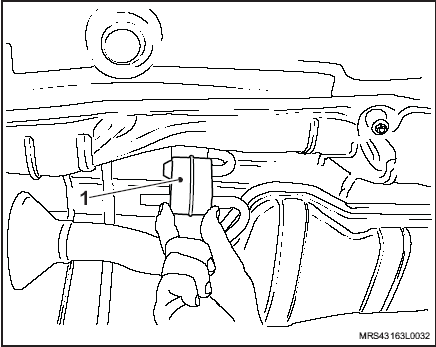

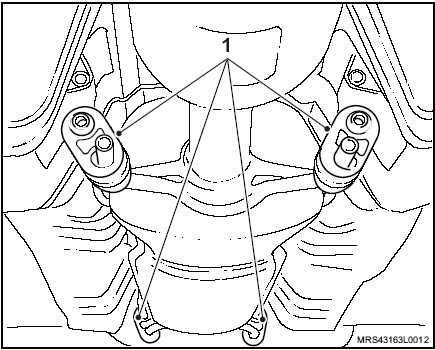

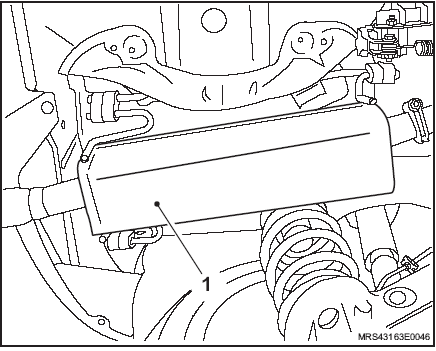

1.- Los cojines de suspensión (1) del sistema de escape, manualmente



Instalación

Instale o conecte

1.- Los cojines de suspensión (1) del sistema de escape, manualmente

Cuello de llenado del tanque - Quitar, reinstalar o reemplazar

Equipamientos necesarios

Elevador
Torquímetro

Herramientas especiales

J-9703392 Gato telescópico
3-9607433 Soporte
S-9401234 Dispositivo para soltar las conexiones rápidas de la línea de combustible

Remoción

Ejecute

a.- La colocación del vehículo en un box con elevador.

b.- El accionamiento del freno de estacionamiento.

c.- La colocación de las zapatas y de los brazos del elevador debajo del vehículo y levantarlo.

d.- La soltura de los tornillos de fijación de la rueda trasera derecha, sin quitarlos.

e.- El drenaje del combustible del tanque, a través de una unidad de reabastecimiento.

f.- El almacenamiento del combustible drenado en un recipiente limpio de uso exclusivo.

Quite o desconecte

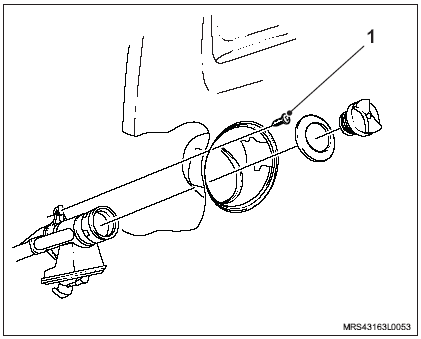

1.- La tapa de la boca de llenado

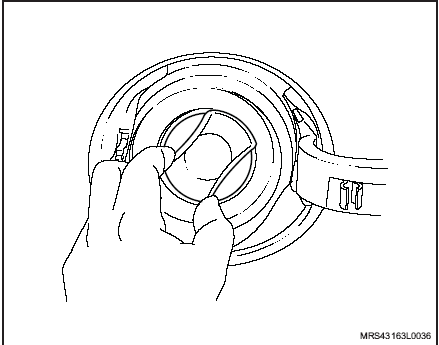

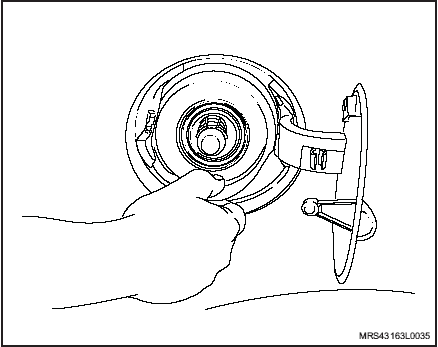

2.- La junta de sellado del cuello de llenado del tanque de combustible, manualmente

Junta de sellado Chevrolet Meriva

Quite o desconecte

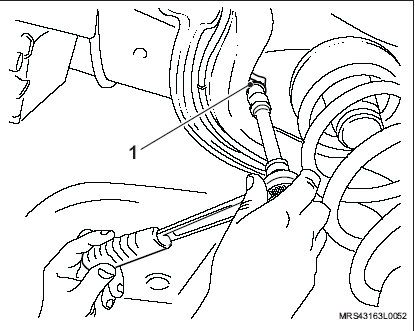

3.- El tornillo superior (1) de fijación del cuello de llenado

Ejecute

El levantamiento del vehículo

4.- La rueda trasera derecha

5.- La abrazadera de la manguera de llenado del tanque en la extremidad conectada al cuello de llenado, utilizando un alicante adecuado

6.- El tornillo inferior (1) de fijación

7.- El cuello de llenado



Instalación

Instale o conecte

1.- El cuello de llenado del tanque, de la siguiente manera

a.- Coloque el cuello de llenado en su alojamiento

b.- Instale el tornillo inferior (1) de fijación y apriételo con un par de apriete de 12.5 Nm

c.- Instale la abrazadera de la manguera de llenado del tanque y la manguera de respiro



2.- El tornillo superior (1) de fijación del cuello de llenado, apretándolo con un par de apriete de 0.9 Nm

Cuello del Tanque

3.- La junta de sellado del cuello de llenado del tanque de combustible, manualmente

4.- La tapa de la boca de llenado del tanque



Deflector de calor del escape - Quitar, reinstalar o reemplazar

Equipamientos necesarios

Montacargas
torquímetro

Remoción

Ejecute

a.- La colocación del vehículo en un box con montacargas

b.- El accionamiento del freno de estacionamiento

c.- La colocación de los brazos y zapatas del montacargas sobre el vehículo y levántelo

Quite o desconecte

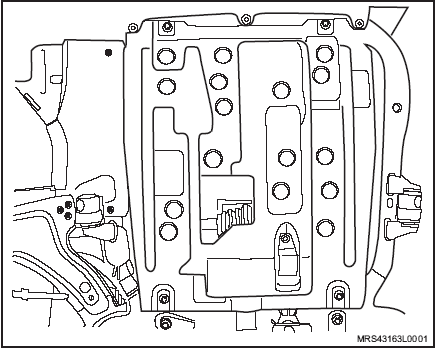

1.- El protector del cárter Ver sección Protector del cárter - Quitar, instalar o reemplazar

2.- El silenciador trasero

3.- El conjunto del tubo de escape (1) Ver sección Sistema de escapamiento - quitar, reinstalar o reemplazar

4.- Los tornillos de fijación del deflector

5.- El deflector (2) de calor del escape

Instale o conecte

1.- El deflector (1) de calor del escape, apretando sus tornillos de fijación con 3 Nm

2.- El conjunto (2) del tubo de escape, ver sección "Sistema de escapamiento - Quitar, reinstalar o reemplazar"

3.- El silenciador trasero, apretando el tornillo y la respectiva abrazadera según la torsión de 30 Nm

4.- El protector del cárter, ver sección "Protector del cárter - quitar, instalar o reemplazar"

Deflector del silenciador trasero - quitar, reinstalar o reemplazar

Equipamientos necesarios

Montacargas
Torquímetro

Remoción

a.- La colocación del vehículo en un box con montacargas

b.- El accionamiento del freno de estacionamiento

c.- La colocación de los brazos y zapatas del montacargas debajo del vehículo y levantarlo

Remueva o desconecte

1.- El silenciador trasero (1)

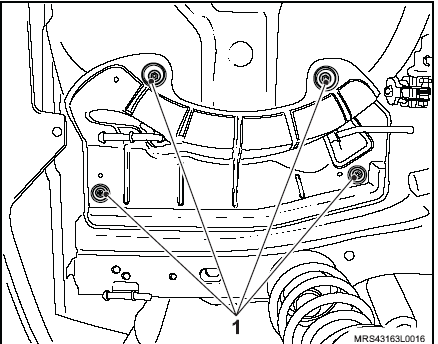

2.- El deflector quitando sus tuercas (1) de fijación



Instalación

Instale o conecte

1.- El deflector apretando sus tuercas (1) de fijación con un par de apriete de 3 Nm

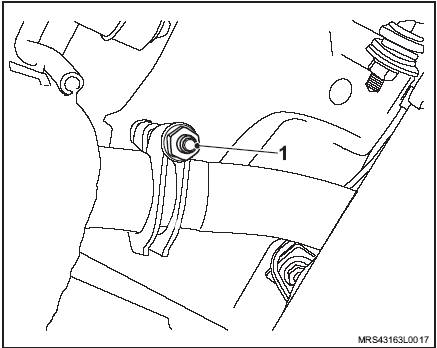

2.- El silenciador trasero apretando el tornillo (1) de su abrazadera con un par de apriete de 30 Nm



Depósito de vapores del combustible (canister) - Quitar, reinstalar o reemplazar

Equipamientos necesarios

Elevador
Torquímetro

Remoción

Ejecute

a.- La colocación del vehículo en un box con elevador

b.- El accionamiento del freno de estacionamiento

c.- El aflojamiento de los tornillos de fijación de la rueda delantera derecha

d.- La colocación de las zapatas y de los brazos del elevador debajo del vehículo y levantarlo

Quite o desconecte

1.- La rueda delantera derecha

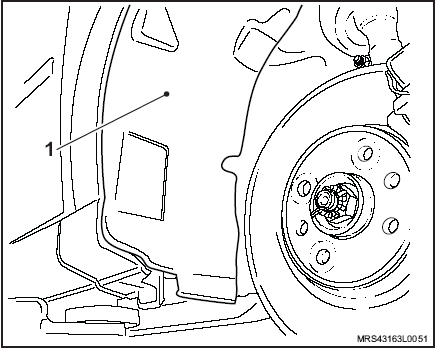

2.- La cubierta interior (1) de la rueda delantera

3.- La tuerca (1) de fijación del depósito

4.- El depósito de vapores de combustible, separándolo de sus mangueras (1) de alimentación y de salida del depósito

Instalación

Instale o conecte

1.- Las mangueras de alimentación y de salida en el depósito de vapores de combustible

2.- El depósito de vapores de combustible en su alojamiento y apriete su tuerca (1) de fijación con un par de apriete de 5 Nm

3.- La cubierta interior (1) de la rueda delantera

4.- La rueda delantera derecha, apretando sus tornillos con un par de apriete de 110 Nm

Junta del cuello de llenado del tanque de combustible - quitar, reinstalar o reemplazar

Remoción

Quite o desconecte

1.- La tapa de la boca de llenado

2.- La junta del cuello de llenado, manualmente

Instalación

Instale o conecte

1.- La junta del cuello de llenado, manualmente

2.- La tapa de la boca de llenado



Junta del tubo de escape en el múltiple de escape - reemplazar

Equipamientos necesarios

Montacargas
Torquímetro

Remoción

Ejecute

a.- La posición del vehículo en una plaza de servicio con un montacargas

b.- El accionamiento del freno de estacionamiento

c.- La posición de los brazos y zapatas del montacargas bajo el vehículo y levántelo

Quite o desconecte

1.- El protector del cárter. ver sección "Protector del cárter - quitar, instalar o reemplazar"

2.- El silenciador trasero

3.- El conjunto del tubo de escape. ver sección "Sistema de escapamiento - quitar, reinstalar o reemplazar"

4.- La junta del conjunto del tubo de escape al múltiple de escape

Instalación

Instale o conecte

5.- La junta nueva, en el múltiple de escape

6.- El conjunto del tubo de escape "ver sección Sistema de escapamiento - quitar, reinstalar o reemplazar"

7.- El silenciador trasero (1), apretando el tornillo y la respectiva abrazadera según la torsión de 30 Nm

8.- El protector del cárter. ver sección Protector del cárter - quitar, instalar o reemplazar

Manguera de llenado de combustible - Reemplazar

Equipamientos necesarios

Elevador
Torquímetro

Remoción

Ejecute

a.- La colocación del vehículo en un box con elevador

b.- El accionamiento del freno de estacionamiento

c.- El drenaje del combustible del tanque

d.- La colocación de las zapatas y de los brazos del elevador debajo del vehículo y levantarlo

e.- La colocación de una bandeja debajo de la región del tanque



Quite o desconecte

1.- La abrazadera (1) con un alicante apropiado

2.- La abrazadera (2) con una llave apropiada

3.- La manguera de llenado (3)

Instale o conecte

1.- La manguera (1) de llenado, con su abrazadera (2) utilizando un alicante apropiado

2.- La abrazadera (3) apretándola con un par de apriete de 2.5 Nm

Ejecute el llenado del tanque de combustible

Información: Las conexiones de la manguera con respecto a fugas

Manguera de salida (válvula del canister a la válvula de aceleración) del sistema del canister - reemplazar

Remoción

Quite o desconecte

1.- La cubierta del motor ver sección "Cubierta del motor (C18NE) - quitar, instalar nuevamente o reemplazar"

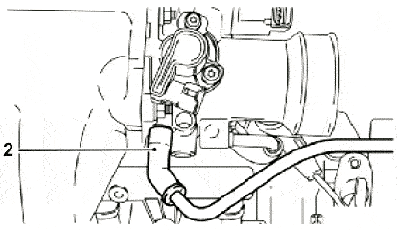

2.- La manguera del sistema del canister en la conexión de la válvula del canister (1) y en la conexión (2) de la válvula de aceleración

Valvula Meriva

3.- La manguera del sistema del canister

Cubierta del motor meriva

Instalación

Instale o conecte

1.- La manguera del sistema del canister en la conexión de la válvula del canister (1) y en la conexión de la válvula de aceleración

2.- La cubierta del motor ver sección "Cubierta del motor (C18NE) - quitar, instalar nuevamente o reemplazar"

Sistema de escapamiento - quitar, reinstalar o reemplazar

Remoción

Ejecute

a.- La colocación del vehículo en un box con un montacargas

b.- El accionamiento del freno de estacionamiento

c.- La colocación de los brazos y zapatas del montacargas sobre el vehículo y levántelo



Esta es solo una lección de ejemplo, para adquirir el manual completo dirigete a http://www.netvisa.com.mx/meriva.htm





Quite o desconecte

1.- El protector del cárter ver "Protector del cárter - quitar, instalar o reemplazar"

2.- El silenciador trasero

Quite o desconecte

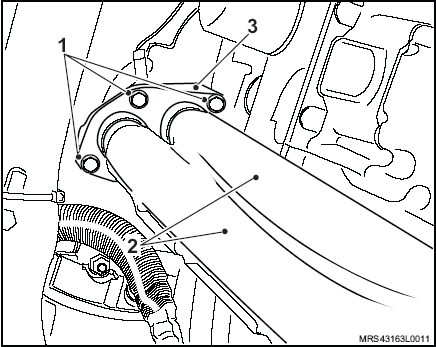

3.- Los tornillos (1) de fijación del tubo primario (2) del múltiple de escape (3), siendo que solamente los que ya están colocados en sus ranuras deben permanecer en el local sujetando el tubo del múltiple

4.- El conjunto del tubo de escape, de la siguiente manera

a.- Con la ayuda de un ayudante con experiencia, quite los cojinetes (1) de goma del soporte del escape "ver sección Cojinetes de goma del sistema de escape - quitar, reinstalar o reemplazar"

b.- Quite el conjunto del tubo del escape, quitando los tornillos que están en la brida, a través de las ranuras ya existentes

Atención: Reemplazar la junta del conjunto del tubo de escape con el múltiple del escape y los tornillos de fijación del tubo del múltiple, cada vez que se efectúe el desmontaje

Instale o conecte

1.- El conjunto (1) del tubo de escape, de la siguiente manera

a.- Con la ayuda de un ayudante con experiencia, apoye el conjunto del tubo de escape colocando las ranuras en los nuevos tornillos ya existentes en el múltiple de escape

b.- Instale los cojinetes de soporte del escape, ver sección "Cojines de goma del sistema de escape - quitar, reinstalar o reemplazar"

c.- Instale los tornillos restantes, hasta el tope.

Apriete

Los tornillos de fijación del conjunto del tubo de escape del múltiple de escape al par de apriete de 30 Nm

Instale o conecte

2.- El silenciador trasero, apretando sus tornillos de su abrazadera al par de apriete de 30 Nm

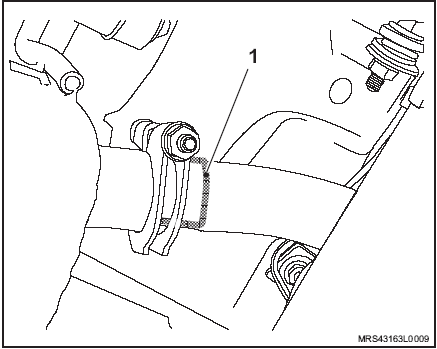

Atención: Utilice masa de sellado en la unión (1) del silenciador con el conjunto del tubo

3.- El protector del cárter. "Ver sección protector del cárter - quitar, instalar o reemplazar"

Tanque de combustible

Equipamientos necesarios

montacargas
Torquímetro

Herramientas especiales

3-9607433 Soporte universal
S-9401234 Dispositivo para soltar las conexiones rápidas del sistema de combustible
J-9703392 Gato telescópico

Remoción

Ejecute

a.- La descompresión de la línea de combustible

b.- El drenaje del combustible del tanque a través de una unidad de reabastecimiento

c.- El almacenamiento de combustible drenado en un recipiente limpio y de uso exclusivo

Atención: En caso de que haya fugas de combustible, verifique las medidas de seguridad y la legislación local.

Quite o desconecte

1.- La tapa (1) de la consola central

2.- El guardapolvo (2) de la palanca del freno de estacionamiento de la consola central y desplácela hacia arriba

Ejecute

a.- La liberación total de la tuerca (3) de ajuste

b.- La colocación del vehículo en el elevador

c.- La liberación de la palanca del freno de estacionamiento dejándola en la posición de descanso

d.- El destrabamiento del cable del freno de estacionamiento en el conector

Quite o desconecte

3.- El cable (1) del freno de estacionamiento del tanque de combustible y de los soportes

Quite o desconecte

4.- Las líneas de alimentación (1) de combustible y la línea del retorno (2) de las conexiones de liberación rápida, a través de la herramienta especial dispositivo para soltar las conexiones rápidas del sistema de combustible S-9401234 (3) y séllelas a través de los tapones de sellado adecuados



Quite o desconecte

5.- La abrazadera (1) de la manguera del respiradero del tanque de combustible

6.- La abrazadera (2) de la manguera de la boca de llenado

7.- El tanque de combustible, de la siguiente manera

a.- Coloque el gato telescópico J-9703392 (1) y el soporte (2) debajo del tanque (3), eliminando la presión de las bandas de fijación

b.- Suelte los tornillos de fijación de las bandas

c.- Baje el gato hidráulico poco a poco hasta que las mangueras del respiradero queden accesibles

d.- Desmonte las mangueras del respiradero de la línea de combustible y del tanque de combustible

e.- Desconecte el mazo de conductores eléctricos de alimentación de la bomba de combustible

f.- Baje el gato telescópico y quite el tanque de combustible con la ayuda de un ayudante con experiencia

Instalación

Instale o conecte

1.- El tanque de combustible, de la siguiente manera

a.- Levántelo a través de un gato telescópico

b.- Encaje las mangueras del respiradero en la línea de combustible y en el tanque de combustible

c.- Fije el tanque de combustible con las bandas de fijación, apretándolas al par de apriete de 25 Nm

d.- Baje el gato hidráulico y quítelo

2.-La abrazadera (1) de la manguera de la boca de llenado del tanque de combustible.

3.- La abrazadera (2) de la manguera del respiradero del tanque

Instale o conecte

4.- Las conexiones de las líneas de combustible, de la siguiente manera

a.- Quite los tapones de sellado de las líneas de combustible

b.- Empuje las líneas de alimentación (1) y de retorno (2) en las conexiones rápidas hasta que encajen de manera visible y perceptible.

5.- Los cables del freno de estacionamiento en el tanque de combustible y en los soportes

Ejecute

El abastecimiento del tanque de combustible a través de una unidad de reabastecimiento

Ajuste el freno de estacionamiento "ver sección Freno de estacionamiento - ajustar"



Tapa del cuello de llenado del tanque de combustible - quitar, reinstalar o reemplazar

Remoción

Ejecute La abertura de la portezuela de la boca de llenado del tanque.

Quite o desconecte

1.- La tapa (1) del cuello de llenado, desenroscándola.



Instalación

Instale o conecte

1.- La tapa (1) del cuello de llenado, girándola en el sentido horario hasta que la tapa de tope.

Ejecute

El cierre de la portezuela de la boca de llenado del tanque.



Tubo de alimentación del filtro al motor - quitar, reinstalar o reemplazar

Equipamientos necesarios

Elevador
Bandeja

Herramientas especiales

S-9401234 Dispositivo para soltar la conexión rápida de la línea de combustible

Remoción

Ejecute

  • La colocación del vehículo en un box con elevador.
  • El accionamiento del freno de estacionamiento
  • La colocación de las zapatas y de los brazos del elevador debajo del vehículo y levantarlo
  • La descompresión del sistema de alimentación ver seccion "Sistema de alimentación de combustible - despresurizar".
  • La colocación de una bandeja debajo del vehículo para recoger el combustible.

Quite o desconecte

1.-La extremidad del tubo de alimentación en la región del filtro de combustible, utilizando la herramienta especial "Dispositivo para soltar la conexión rápida de la línea de combustible" S-9401234 (1).

2.- La extremidad del tubo de alimentación en la región del motor, utilizando la herramienta especial Dispositivo para soltar la conexión rápida de la línea de combustible S-9401234 (1)

3.- Las abrazaderas (1) de fijación.

4.- La manguera (2) de alimentación.

Instalación

Instale o conecte

  1. La manguera (1) de alimentación
  2. Las mangueras (2) de fijación.
  3. La extremidad del tubo de alimentación en la región del filtro de combustible, hasta que las conexiones encajen de forma visible y perceptible.
  4. La extremidad del tubo de alimentación en la región del motor, hasta que las conexiones encajen de forma visible y perceptible.

Ejecute

El funcionamiento del motor y verifique si existe alguna fuga de combustible en las conexiones.



Unidad medidora de combustible - quitar, reinstalar o reemplazar

Equipamientos necesarios

Montacargas
Torquímetro

Herramientas especiales

J-9703392 Gato telescópico

3-9607433 Soporte

S-9401234 Dispositivo para soltar las conexiones rápidas de la linea de combustible

Remoción

Ejecute

a.- La colocación del vehículo en un box con montacargas.

b.- El accionamiento del freno de estacionamiento.

c.- La colocación de las zapatas y de los brazos del montacargas sobre el vehículo y levantelo

d.- La despresurización de la línea de combustible.

e.- El drenaje del combustible del tanque, a través de una unidad de reabastecimiento.

f.- El almacenamiento del combustible drenado en un recipiente limpio y de uso exclusivo..

Atención: En caso de que hayan fugas de combustible, verifique las medidas de seguridad y la legislación local.

Quite o desconecte

1.- El tanque de combustible, ver sección "Tanque de combustible - quitar, reinstalar o reemplazar".

Ejecute

-La colocación del tanque de combustible en una bancada

2.- El maso conductor eléctrico de la bomba de combustible.

Quite o desconecte

3.- Las mangueras de alimentación y retorno de combustible de la tapa del conjunto de la bomba de combustible / medidor de nivel, utilizando la herramienta especial Dispositivo para soltar las conexiones rápidas de la línea de combustible S - 9401234 (1).

4.- La abrazadera de fijación de la siguienta manera

  • Remover la capa protectora del tornillo (1) de apriete de la abrazadera.
  • Suelte su tornillo de apriete hasta que el diámetro interno de la abrazadera sea mayor que la abrazadera plástica.
  • Remover la abrazadera

5.- La abrazadera plástica (1), abriendola hasta que se desprenda de la tapa de la bomba.

6.- La tapa (1) de la bomba de combustible y su anillo de sellado.

7.- El medidor de nivel con su flotador, desconectandola de la tapa del conjunto y de su maso.

Instalación

Instale o conecte

1.- El nuevo medidor de nivel de combustible, conectando su maso y encajandola a la tapa del conjunto.

2.- La tapa del conjunto con un nuevo anillo de sellado.

3.- La abrazadera plástica (1), abriendola hasta que se encaje en la tapa de la bomba.

4.- La abrazadera, apretandola con el torque de 20 Nm.

5.- Las mangueras (1) de alimentación y retorno de combustible, encajandolas hasta su total encaje.

6.- El maso (2) de la bomba de combustible.

7.- El tanque de combustible "ver sección Tanque de combustible - quitar, reinstalar o reemplazar".

Válvula reguladora de vapores del combustible al múltiple de admisión - quitar, reinstalar o reemplazar

Quite o desconecte

1.- Las mangueras (1 y 2) del sistema del canister de carbón activado de la válvula de control (3).

2.- El conector del mazo de conductores eléctricos (4) de la válvula de control.

3.- La válvula de control del canister del soporte del filtro de aire, deslizándola hacia arriba.

Instalación

Instale o conecte

  1. La válvula de control del canister (1) en el soporte del filtro de aire.
  2. Conector del mazo de conductores eléctricos (2) de la válvula de control
  3. Las mangueras (3 y 4) del sistema del canister de carbón activado de la válvula de control







Esta es solo una lección de ejemplo, para adquirir el manual completo dirigete a http://www.netvisa.com.mx/meriva.htm
