Manual de mantenimiento y reparaciones Volkswagen Sedan 1600i Fuel Injection
Índice de temas
Esquema de Circuitos de Corriente
Especificaciones
A partir de Julio de 1993
Para la localización de los relés, posición de fusibles y localización de conectores múltiples, ver sección ”Lugares de Posicionamiento”.
|
Lugares de posicionamiento de los relés:
- Relé intermitentes simultáneos
- Libre
- Unidad de control del sistema de alarma
- Relé del automático limpia-lava a intervalos
Nota: Los números con el fondo negro indican el lugar que ocupan los relés en la central eléctrica (del lado del compartimiento delantero) |
Colores de los fusibles
- 8 Ampers - blanco
- 16 Ampers - rojo
|
|
Batería, motor de arranque, alternador, regulador de tensión
- A - Batería
- B - Motor de arranque
- C - Alternador
- C1 - Regulador de tensión
- J17 - Relé bomba combustible
- (80) J85 - Unidad de control del sistema de alarma
- J176 - Relé de alimentación de corriente para unidad de control Digifant
- (30) J362 - Unidad de control para inmovilizador
- R - Radio
- T1a - Conector, negro, de 1 polo,bajo el asiento trasero, a la derecha
- T8 - Conector, negro, de 8 polos, detrás del tablero de instrumentos
- T10 - Conector, blanco, de 10 polos, bajo el asiento trasero, a la izquierda
- T14 - Conector de 14 polos, detrás de tablero de instrumentos, al centro
- T28 - Conector de 28 polos, en el compartimento del motor, a la izquierda
- - Cinta de masa de batería a carrocería
- - Conexión (61), en el mazo de cables del tablero de instrumentos
- - Conexión positiva (30), en mazo de cables tablero de instrumentos
- - Conexión positiva -1- (30), en mazo de cables habitáculo
--- Sólo vehículos con inmovilizador para llave digital (hasta Mayo 2002)
l Sólo vehículos año modelo 2004
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|

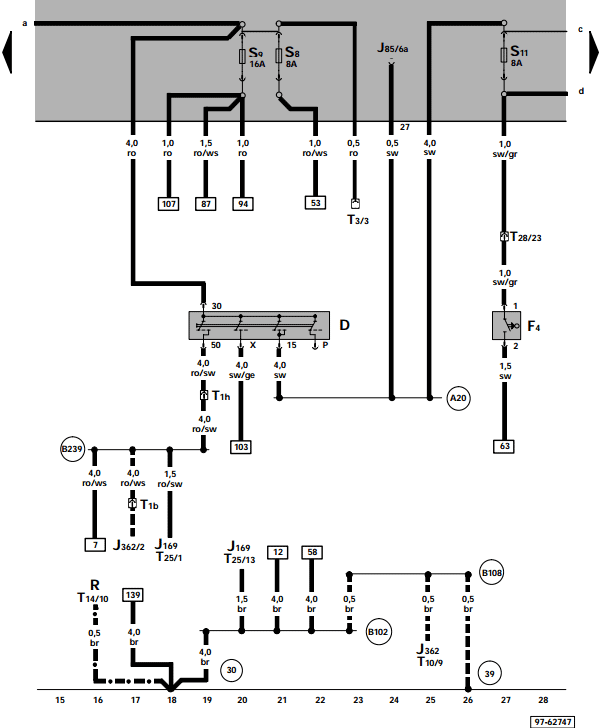

Conmutador de encendido y arranque, conmutador para luces de marcha atrás
|
|
- D - Conmutador de encendido y arranque
- F4 - Conmutador para luces de marcha atrás
- J85 - Unidad de control del sistema de alarma
- J169 - Unidad de control para Digifant
- J362 - Unidad de control para inmovilizador
- R - Radio
- T1b - Conector, negro, de 1 polo, bajo el asiento trasero, a la izquierda
- T1h - Conector, blanco, de 1 polo
- T3 - Conector, negro , de 3 polos (autodiagnóstico) en el compartimento del motor, a la izquierda
- T10 - Conector, blanco, de 10 polos, bajo el asiento trasero, a la izquierda
- T14 - Conector de 14 polos, detrás de tablero de instrumentos, al centro
- T25 - Conector, de 25 polos, bajo el asiento trasero, a la izquierda
- T28- Conector, de 28 polos, en el compartimento del motor, a la izquierda
- - Punto de masa -1-, junto a la placa de relés
- - Punto de masa, bajo el asiento trasero, izquierdo
- - Conexión (15a), en el mazo de cables del tablero de instrumentos
- - Conexión a masa, en mazo de cables habitáculo, delante a la izquierda
- - Conexión a masa, en mazo de cables habitáculo, detrás a la derecha
- - Conexión positiva -1- (50), en mazo de cables habitáculo
--- Sólo vehículos con inmovilizador para llave digital (hasta Mayo 2002)
l Sólo vehículos año modelo 2004 |
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|

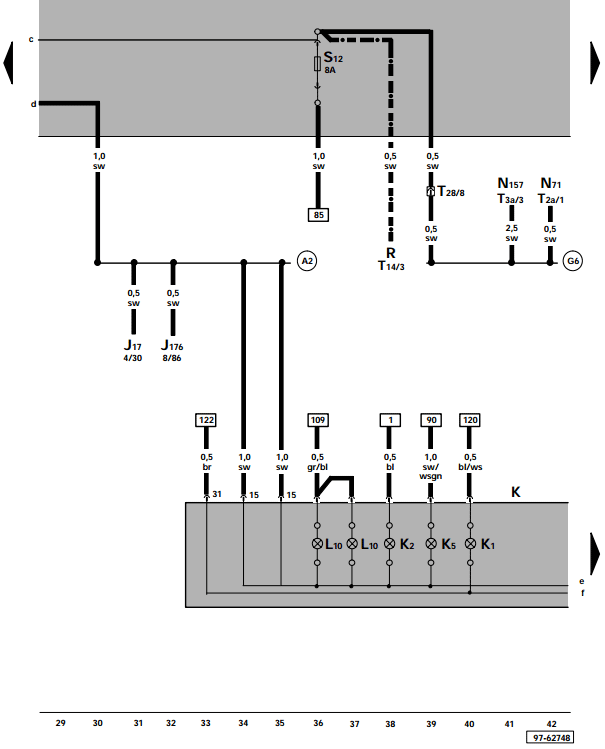

Cuadro de instrumentos
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
- J17 - Relé bomba combustible (80)
- J176 - Relé de alimentación de corriente para unidad de control Digifant (30)
- K - Cuadro de instrumentos
- K1 - Testigo de luz de carretera
- K2 - Testigo del alternador
- K5 - Testigo de intermitentes
- L10 - Lámpara iluminación cuadro de instrumentos
- N71 - Válvula para estabilización del régimen de ralentí
- N157 - Etapa final para transformador de encendido
- R - Radio
- T2a - Conector,negro, de 2 polos, en el compartimento del motor
- T3a - Conector,negro, de 3 polos, en el compartimento del motor
- T14 - Conector de 14 polos, detrás de tablero de instrumentos, al centro
- T28 - Conector de 28 polos, en el compartimento del motor, a la izquierda
- - Conexión positiva (15) en el mazo de cables del tablero de instrumentos
- - Conexión positiva (15), en arnes Digifant
l Sólo vehículos año modelo 2004
|
Cuadro de instrumentos, conmutador luz freno, transmisor p. indicador de nivel de combustible, transmisor de la presión del aceite
- F - Conmutador luz freno
- G - Transmisor p. indicador de nivel de combustible
- G1 - Indicador del nivel de combustible
- G10 - Transmisor de la presión del aceite
- K - Cuadro de instrumentos
- K3 - Testigo de presión de aceite
- K7 - Testigo de sistema de freno de doble circuito y freno de mano
- N14 - Dispositivo de conexión electrónico sistema de freno de doble circuito
- T1e - Conector, rojo, de 1 polo, detrás del tablero de instrumentos
- T2 - Conector, gris, de 2 polos, detrás del tablero de instrumentos
- T2e - Conector, negro, de 2 polos ,detrás del tablero de instrumentos
- T28 - Conector de 28 polos, en el compartimento del motor, a la izquierda
- - Conexión (control del sistema de frenos) en el mazo de cables del tablero de instrumentos
- - Conexión positiva -1- (30), en mazo de cables de instrumentos
- - Conexión -2- (54), en mazo de cables tablero de instrumentos
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|
Lámparas de luz intermitente traseras, lámparas luz marcha atrás, lámparas p. luces de pare y traseras
- M6 - Lámpara luz intermitente trasera izquierda
- M8 - Lámpara luz intermitente trasera derecha
- M16 - Lámpara luz marcha atrás izquierda
- M17 - Lámpara luz marcha atrás derecha
- M21 - Lámpara para luces de pare y trasera izquierdas
- M22 - Lámpara para luces de pare y trasera derechas
- T2c - Conector, negro, de 2 polos en el compartimento del motor, al centro
- T5a - Conector, negro, de 5 polos
- T5b - Conector, negro, de 5 polos
- T8 - Conector, negro, de 8 polos, detrás del tablero de instrumentos
- T28 - Conector de 28 polos, en el compartimento del motor, a la izquierda
- X - Iluminación placa matrícula
- - Conexión -2-, en mazo de cables tablero de instrumentos
- - Conexión (L), en mazo de cables tablero de instrumentos
- - Conexión a masa, en mazo de cables habitáculo, detrás, a la izqda.
- - Conexión (54), en mazo de cables de habitáculo
- - Conexión positiva (58R), en mazo de cables habitáculo
- - Conexión (RF), en mazo de cables motor
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|
Iluminación interior, conmutadores de contacto de puertas
- F2 - Conmutador de contacto de puerta, lado del conductor
- F3 - Conmutador de contacto de puerta - lado acompañante
- G39 - Sonda lambda H8 - Bocina del sistema de alarma antirrobo
- J85 - Unidad de control del sistema de alarma
- N157 - Etapa final para transformador de encendido
- T3 - Conector ,negro , de 3 polos (autodiagnóstico) en el compartimento del motor, a la izquierda
- T3a - Conector,negro, de 3 polos, en el compartimento del motor
- T4 - Conector,negro, de 4 polos, en el compartimento del motor
- T28 - Conector de 28 polos, en el compartimento del motor, a la izquierda
- W16 - Iluminación interior izquierda
- - Punto de masa, bajo el revestimiento de techo
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|
Conmutador para intermitentes, conmutador para intermitentes simultáneos, conmutador de luces de cruce y ráfagas
- E2 - Conmutador para intermitentes
- E3 - Conmutador intermitentes simultáneos
- E4 - Conmutador luces de cruce y ráfagas
- H - Accionamiento de bocina
- J2 - Relé intermitentes simultáneos
- K6 - Testigo de sistema de intermitentes simultáneos de emergencia
- T5c - Conector, negro, de 5 polos, en la columna de dirección
- T7 - Conector, negro, de 7 polos, en la columna de dirección
- T8a - Conector, negro, de 8 polos, detrás del tablero de instrumentos, al centro
- - Punto de masa, junto a la columna de dirección
- - Conexión (49a), en mazo de cables tablero de instrumentos
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|
Conmutador luz, regulador alumbradoconmutadores e instrumentos, bocina/ bitonal
- E1 - Conmutador luz
- E20 - Regulador alumbrado - conmutadores e instrumentos
- H1 - Bocina/bocina bitonal
- J85 - Unidad de control del sistema de alarma
- L9 - Lámpara iluminación conmutador luz
- R - Radio
- T1g - Conector, blanco, de 1 polo, detrás del tablero de instrumentos
- T2d - Conector, rojo, de 2 polos, detrás del tablero de instrumentos
- T8b - Conector, blanco, de 8 polos, detrás del tablero de instrumentos, al centro
- T14 - Conector de 14 polos, detrás de tablero de instrumentos, al centro
- - Conexión positiva (58b) en el mazo de cables del tablero de instrumentos
l Sólo vehículos año modelo 2004
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|

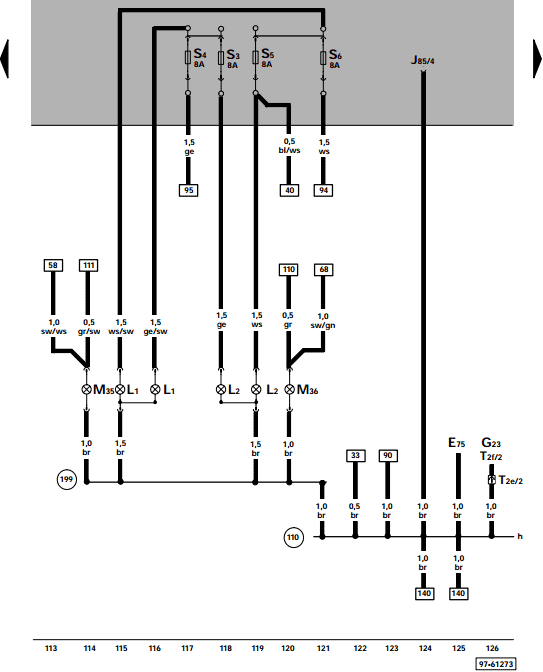

Faros, lámparas de intermitentes y marcación delanteras
- E75 - Conmutador del sistema de alarma
- G23 - Bomba de combustible
- J85 - Unidad de control del sistema de alarma
- L1 - Lámpara filamento doble del faro izquierdo/unidad sealed beam izquierda
- L2 - Lámpara filamento doble del faro derecho/unidad sealed beam derecha
- M35 - Lámpara de intermitente y marcación del. izq.
- M36 - Lámpara de intermitente y marcación del. dcha.
- T2e - Conector, negro, de 2 polos ,detrás del tablero de instrumentos
- T2f - Conector, negro, de 2 polos ,en el compartimento delantero
- - Conexión a masa -2-, en el mazo de cables del tablero de instrumentos
- - Conexión a masa -3-, en mazo de cables tablero de instrumentos
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|
Conmutador limpiaparabrisas p. funcionamiento a intervalos, motor limpiaparabrisas, bomba de agua
- E22 - Conmutador limpiaparabrisas para funcionamiento a intervalos
- J31 - Relé del automático limpia-lava a intervalos
- J176 - Relé de alimentación de corriente para unidad de control Digifant (30)
- T2g - Conector, blanco, de 2 polos, en compartimento delantero, lado izquierdo
- T8c - Conector, negro, de 8 polos en la columna de dirección
- V - Motor limpiaparabrisas
- V36 - Bomba de agua
- - Conexión a masa -1-, en el mazo de cables de instrumentos
- - Conexión positiva (X), en mazo de cables del tablero de instrumentos
- - Conexión (T), en mazo de cables tablero de instrumentos
|
- ws = blanco
- sw = negro
- ro = rojo
- br = café
- gn = verde
- bl = azul
- gr = gris
- li = lila
- ge = amarillo
|
|
